In questa pagina è possibile trovare un fac simile scheda manutenzione impianto fotovoltaico Word, Excel e PDF da scaricare e compilare.
Indice

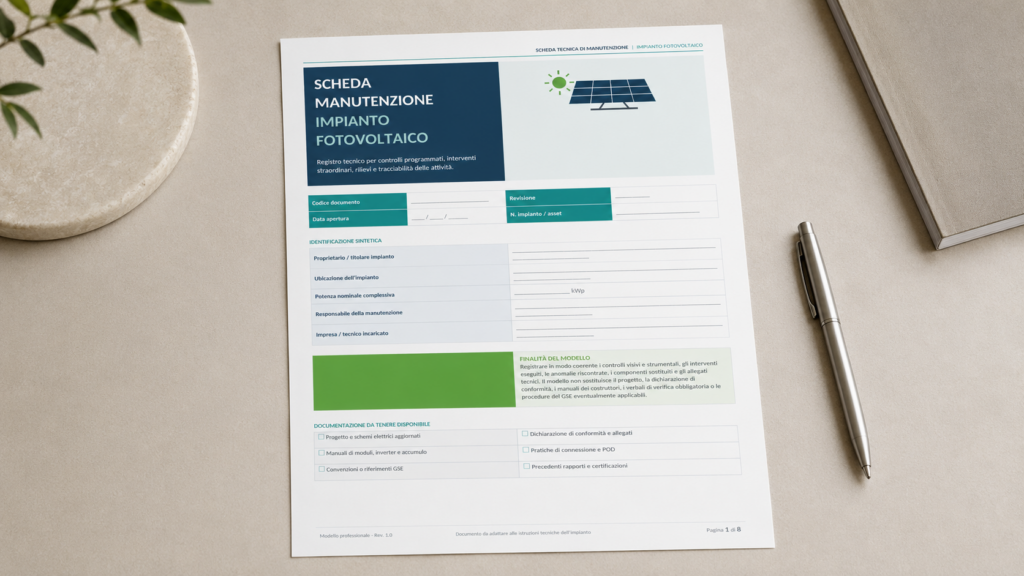

Scheda Manutenzione Impianto Fotovoltaico
La scheda di manutenzione dell’impianto fotovoltaico è un documento utilizzato per registrare in modo ordinato i controlli, le anomalie e gli interventi eseguiti sui moduli, sull’inverter, sui quadri elettrici, sui dispositivi di protezione, sui cavi, sulle strutture di sostegno e sugli eventuali sistemi di accumulo. Non esiste un unico modello obbligatorio per tutti gli impianti fotovoltaici domestici, ma la sua predisposizione rappresenta uno strumento importante per dimostrare che l’impianto è stato gestito con diligenza e mantenuto in condizioni di sicurezza ed efficienza. Il riferimento generale è il decreto ministeriale 22 gennaio 2008, n. 37, relativo agli impianti installati negli edifici. La normativa pone a carico del proprietario l’obbligo di adottare le misure necessarie per conservare le caratteristiche di sicurezza dell’impianto, tenendo conto delle istruzioni per l’uso e la manutenzione predisposte dall’impresa installatrice e dai fabbricanti delle apparecchiature. La scheda non sostituisce la dichiarazione di conformità, il progetto, lo schema elettrico o i manuali tecnici, ma integra tale documentazione riportando ciò che avviene durante l’operatività dell’impianto.
Il documento dovrebbe identificare con precisione l’impianto, indicando il proprietario o soggetto responsabile, l’indirizzo di installazione, la potenza nominale, la data di entrata in esercizio, i dati dell’inverter e, quando utile, i riferimenti delle pratiche di connessione e delle convenzioni con il Gestore dei Servizi Energetici. Per ogni controllo è opportuno riportare la data, il nome dell’operatore, l’attività effettuata, l’esito delle verifiche, le anomalie rilevate, i componenti sostituiti, le misure strumentali disponibili e le eventuali raccomandazioni. La firma del tecnico consente di attribuire con chiarezza la responsabilità delle operazioni dichiarate. La periodicità dei controlli non deve essere stabilita in modo arbitrario. Occorre seguire le istruzioni del progettista, dell’installatore e dei produttori, considerando inoltre l’età dell’impianto, l’esposizione agli agenti atmosferici, la presenza di polvere, salsedine, vegetazione o animali, la tipologia della copertura e l’andamento della produzione. Un calo anomalo dell’energia prodotta, segnalazioni dell’inverter, surriscaldamenti, infiltrazioni, danneggiamenti visibili o eventi meteorologici intensi possono rendere necessario un controllo straordinario.
Gli interventi sulle parti elettriche non dovrebbero essere eseguiti dal proprietario privo di competenze specifiche. Devono essere rispettate le regole tecniche applicabili e le istruzioni di sicurezza, considerando che i moduli possono generare tensione anche quando l’impianto è scollegato dalla rete. Nei luoghi di lavoro il decreto legislativo 9 aprile 2008, n. 81 impone al datore di lavoro di sottoporre periodicamente gli impianti elettrici e di protezione dai fulmini a controlli finalizzati a verificarne lo stato di conservazione e di efficienza, con verbalizzazione degli esiti da tenere a disposizione dell’autorità di vigilanza. In questo contesto, la scheda di manutenzione può costituire parte del sistema documentale aziendale, senza sostituire le verifiche previste dal Decreto del Presidente della Repubblica n. 462 del 2001.
Una particolare attenzione è richiesta per gli impianti incentivati. Le procedure del GSE distinguono gli interventi significativi da quelli non significativi e prevedono, per determinate modifiche o sostituzioni, specifiche comunicazioni e documenti tecnici. La registrazione tempestiva dell’intervento nella scheda aiuta a conservare i dati relativi ai componenti rimossi e installati, alle matricole, alle fotografie, alle certificazioni e alla destinazione dei moduli sostituiti. Prima di modificare un impianto incentivato è quindi prudente verificare le procedure GSE applicabili al caso concreto.
Se l’impianto è installato a servizio di un’attività soggetta ai controlli di prevenzione incendi, devono essere considerate anche le linee guida del Corpo nazionale dei Vigili del Fuoco per la progettazione, l’esercizio e la manutenzione degli impianti fotovoltaici. La scheda deve essere conservata insieme alla documentazione tecnica dell’impianto e aggiornata dopo ogni controllo o intervento. In caso di vendita dell’immobile, contestazione sulla garanzia o verifica da parte di un’autorità, una registrazione completa e coerente può agevolare la ricostruzione delle attività svolte.
Esempio di Scheda Manutenzione Impianto Fotovoltaico
Di seguito è possibile trovare un esempio di scheda manutenzione impianto fotovoltaico.
| Codice documento | ________________________ | Revisione | __________ |
| Data apertura | ____ / ____ / ______ | N. impianto / asset | ________________________ |
Identificazione sintetica
| Proprietario / titolare impianto | ________________________________________________________________________________ |
| Ubicazione dell’impianto | ________________________________________________________________________________ |
| Potenza nominale complessiva | ________________ kWp |
| Responsabile della manutenzione | ________________________________________________________________________________ |
| Impresa / tecnico incaricato | ________________________________________________________________________________ |
Documentazione da tenere disponibile
| ☐ Progetto e schemi elettrici aggiornati | ☐ Dichiarazione di conformità e allegati |
| ☐ Manuali di moduli, inverter e accumulo | ☐ Pratiche di connessione e POD |
| ☐ Convenzioni o riferimenti GSE | ☐ Precedenti rapporti e certificazioni |
DATI IDENTIFICATIVI E TECNICI
Soggetti e riferimenti
| Proprietario / committente | ________________________________________________________________________________ |
| Codice fiscale / P. IVA | ________________________________________________________________________________ |
| Indirizzo / sede | ________________________________________________________________________________ |
| Referente e recapito | ________________________________________________________________________________ |
| Installatore originario | ________________________________________________________________________________ |
| Manutentore incaricato | ________________________________________________________________________________ |
Dati generali dell’impianto
| Indirizzo installazione | ________________________________________ | Tipologia | ☐ Tetto ☐ Terra ☐ Pensilina |
| Data entrata in esercizio | ____ / ____ / ______ | Potenza nominale | ____________ kWp |
| Tensione di connessione | ____________ V | Configurazione | ☐ Monofase ☐ Trifase |
| POD / codice punto | ________________________________________ | Codice pratica | ________________________________________ |
| Regime / convenzione | ________________________________________ | Incentivazione | ☐ Sì ☐ No ☐ N.A. |
| Sistema di monitoraggio | ________________________________________ | Accesso / portale | ________________________________________ |
Componenti principali
| Componente | Marca / modello | Quantità | Matricola / riferimento | Note |
|---|---|---|---|---|
| Moduli fotovoltaici | ||||
| Inverter | ||||
| Ottimizzatori / microinverter | ||||
| Quadri CC / CA | ||||
| Sistema di accumulo | ||||
| Dispositivo di interfaccia |
Configurazione elettrica sintetica
| N. stringa | N. moduli | Potenza [Wp] | Voc attesa [V] | Isc attesa [A] | Inverter / ingresso |
|---|---|---|---|---|---|
PIANO DI MANUTENZIONE PROGRAMMATA
| N. | Attività pianificata | Frequenza | Responsabile | Ultimo controllo | Prossima scadenza |
|---|---|---|---|---|---|
| 1 | Controllo visivo dei moduli e ricerca di rotture, delaminazioni o ombreggiamenti | ||||
| 2 | Verifica di strutture, serraggi, fissaggi, corrosione e integrità della copertura | ||||
| 3 | Controllo di cavi, connettori, canalizzazioni e protezioni meccaniche lato CC | ||||
| 4 | Verifica di quadri, sezionatori, fusibili, SPD, differenziali e protezioni lato CA | ||||
| 5 | Controllo inverter: stato, allarmi, ventilazione, pulizia e registri eventi | ||||
| 6 | Verifica del sistema di monitoraggio e confronto della produzione con i dati attesi | ||||
| 7 | Controllo dell’impianto di terra e continuità dei collegamenti equipotenziali | ||||
| 8 | Controllo del sistema di accumulo, se presente, secondo le istruzioni del costruttore | ||||
| 9 | Pulizia dei moduli quando necessaria e compatibile con le istruzioni tecniche | ||||
| 10 | Prove e misure strumentali previste dal piano tecnico o richieste da anomalie | ||||
| 11 | Aggiornamento di documentazione, planimetrie, matricole e archivio fotografico |
Condizioni che richiedono un controllo straordinario
| ☐ Calo di produzione non giustificato | ☐ Allarmi o arresti ripetuti dell’inverter |
| ☐ Evento meteo intenso o grandinata | ☐ Infiltrazioni o lavori sulla copertura |
| ☐ Odori, rumori o surriscaldamenti | ☐ Modifiche, ampliamenti o sostituzioni |
RAPPORTO DI INTERVENTO
| N. rapporto | ________________________ | Data | ____ / ____ / ______ |
| Ora inizio | __________ | Ora fine | __________ |
| Tipo intervento | ☐ Programmato ☐ Straordinario | Impianto in esercizio | ☐ Sì ☐ No |
| Motivo / segnalazione | ________________________ | Condizioni meteo | ________________________ |
Tecnico / impresa esecutrice
| Ragione sociale / nominativo | ________________________________________________________________________________ |
| Qualifica / abilitazione | ________________________________________________________________________________ |
| Recapito | ________________________________________________________________________________ |
Esito dei controlli
| N. | Elemento controllato | OK | N.C. | Note / rilievi |
|---|---|---|---|---|
| 1 | Documentazione disponibile e coerente con la configurazione attuale | ☐ | ☐ | |
| 2 | Moduli integri, puliti e privi di ombreggiamenti anomali | ☐ | ☐ | |
| 3 | Strutture, fissaggi, giunti e protezioni della copertura | ☐ | ☐ | |
| 4 | Cavi CC, connettori, canalizzazioni e identificazione dei circuiti | ☐ | ☐ | |
| 5 | Quadro CC, sezionatori, fusibili e dispositivi SPD | ☐ | ☐ | |
| 6 | Inverter: fissaggio, ventilazione, pulizia, stato e assenza di allarmi | ☐ | ☐ | |
| 7 | Quadro CA, interruttori, differenziali e protezioni di interfaccia | ☐ | ☐ | |
| 8 | Collegamenti di terra ed equipotenziali visivamente integri | ☐ | ☐ | |
| 9 | Contatori, dispositivi di misura e comunicazione dati | ☐ | ☐ | |
| 10 | Sistema di monitoraggio e coerenza dei dati di produzione | ☐ | ☐ | |
| 11 | Sistema di accumulo e condizioni ambientali del locale, se presente | ☐ | ☐ | |
| 12 | Segnaletica, accessibilità, protezioni e condizioni generali dell’area | ☐ | ☐ |
MISURE E PROVE STRUMENTALI
Strumentazione utilizzata
| Strumento | ________________________ | Marca / modello | ________________________ |
| Matricola | ________________________ | Taratura / verifica | ________________________ |
| Condizioni ambientali | ________________________ | Irraggiamento | ____________ W/m² |
| Temperatura ambiente | ____________ °C | Temperatura moduli | ____________ °C |
Rilievi lato corrente continua
| N. | Stringa / MPPT | Voc [V] | Isc [A] | V eserc. [V] | I eserc. [A] | Isolamento [MΩ] | Esito / note |
|---|---|---|---|---|---|---|---|
| 1 | |||||||
| 2 | |||||||
| 3 | |||||||
| 4 | |||||||
| 5 | |||||||
| 6 |
Rilievi lato corrente alternata e protezioni
| Misura / prova | L1 | L2 | L3 | N | Esito / note |
|---|---|---|---|---|---|
| Tensione [V] | |||||
| Corrente [A] | |||||
| Frequenza [Hz] | |||||
| Continuità PE / terra | |||||
| Prova dispositivi di protezione |
Produzione e prestazioni
| Energia totale contatore | ____________ kWh | Energia periodo | ____________ kWh |
| Produzione attesa periodo | ____________ kWh | Scostamento | ____________ % |
| Potenza istantanea | ____________ kW | Stato inverter | ________________________ |
| Allarmi registrati | ________________________ | Periodo analizzato | ________________________ |
ANOMALIE, INTERVENTI E CHIUSURA
Anomalie / non conformità riscontrate
| N. | Descrizione | Priorità | Azione richiesta | Scadenza |
|---|---|---|---|---|
| 1 | ||||
| 2 | ||||
| 3 | ||||
| 4 |
Interventi eseguiti
Componenti sostituiti / rimossi
| Componente | Vecchia matricola | Nuova matricola | Marca / modello | Q.tà | Destinazione / note |
|---|---|---|---|---|---|
Esito finale e prescrizioni
| Esito dell’intervento | ☐ Regolare ☐ Regolare con osservazioni ☐ Non regolare |
| Stato impianto al termine | ☐ In esercizio ☐ Parzialmente in esercizio ☐ Fuori servizio |
| Prossima attività prevista | Data ____ / ____ / ______ Descrizione ________________________________________ |
Allegati
| ☐ Fotografie | ☐ Report inverter | ☐ Misure strumentali | ☐ Certificazioni |
| ☐ Schede tecniche | ☐ Formulari / rifiuti | ☐ Comunicazioni GSE | ☐ Altro: ____________ |
Sottoscrizioni
| Tecnico / manutentore | Proprietario / responsabile impianto |
| Nome e cognome ________________________________________ | Nome e cognome ________________________________________ |
| Firma ________________________________________ | Firma ________________________________________ |
REGISTRO STORICO DEGLI INTERVENTI
| Data | N. rapp. | Attività / anomalia | Intervento / esito | Tecnico | Prossima scad. | Allegati |
|---|---|---|---|---|---|---|
Note generali e modifiche dell’impianto
CHECKLIST DI CONSEGNA E ARCHIVIAZIONE
| N. | Documento / attività | Verificato | Riferimento archivio |
|---|---|---|---|
| 1 | Rapporto di intervento compilato in tutte le parti applicabili | ☐ | |
| 2 | Anomalie classificate e attività residue assegnate con scadenza | ☐ | |
| 3 | Misure strumentali associate allo strumento utilizzato | ☐ | |
| 4 | Fotografie prima e dopo l’intervento archiviate e identificabili | ☐ | |
| 5 | Matricole dei componenti rimossi e installati registrate | ☐ | |
| 6 | Schemi elettrici e planimetrie aggiornati, quando necessario | ☐ | |
| 7 | Manuali e schede tecniche dei nuovi componenti archiviati | ☐ | |
| 8 | Eventuali comunicazioni al gestore di rete o al GSE valutate | ☐ | |
| 9 | Documenti relativi a garanzia, smaltimento o ritiro conservati | ☐ | |
| 10 | Registro storico aggiornato con il numero del rapporto | ☐ | |
| 11 | Copia consegnata al proprietario o responsabile dell’impianto | ☐ | |
| 12 | Backup digitale eseguito secondo le procedure interne | ☐ |
Riferimenti dell’archivio digitale / cartaceo
| Cartella / percorso archivio | ________________________________________________________________________________ |
| Codice commessa / cespite | ________________________________________________________________________________ |
| Responsabile conservazione | ________________________________________________________________________________ |
| Data ultimo aggiornamento | ____ / ____ / ______ |
Avvertenza d’uso
Approvazione del modello interno
| Redatto da | ________________________ | Data | ____ / ____ / ______ |
| Verificato da | ________________________ | Data | ____ / ____ / ______ |
| Approvato da | ________________________ | Data | ____ / ____ / ______ |
| Revisione successiva | ________________________ | Motivo | ________________________ |
Fac Simile Scheda Manutenzione Impianto Fotovoltaico Word da Scaricare
In questa sezione è presente un modello scheda manutenzione impianto fotovoltaico da scaricare. Il modulo scheda manutenzione impianto fotovoltaico compilabile messo a disposizione è in formato DOC, può quindi essere aperto e compilato utilizzando Word o un altro programma che supporta questo formato.
La compilazione è molto semplice, basta infatti inserire i dati mancanti negli spazi presenti nel documento.
Una volta compilato, il fac simile scheda manutenzione impianto fotovoltaico può essere convertito in PDF o stampato.
Modello Scheda Manutenzione Impianto Fotovoltaico PDF Editabile
Di seguito viene messo a disposizione un modello scheda manutenzione impianto fotovoltaico PDF editabile da compilare.
Fac Simile Scheda Manutenzione Impianto Fotovoltaico Excel
In questa sezione è disponibile un fac simile scheda manutenzione impianto fotovoltaico Excel da scaricare.
