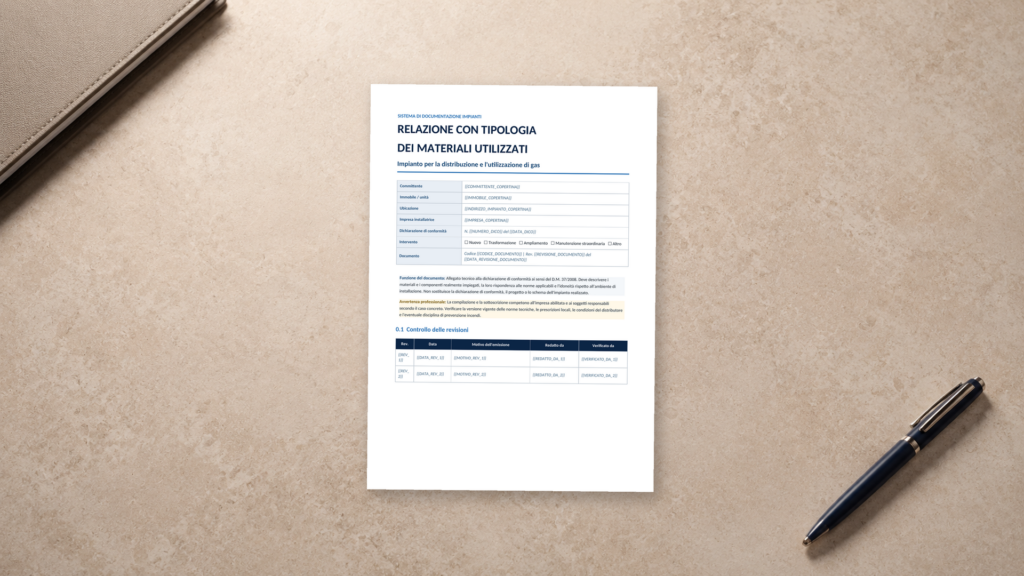

Relazione con Tipologia dei Materiali Utilizzati Impianto Gas
La relazione con la tipologia dei materiali utilizzati per un impianto a gas è un documento tecnico che integra la dichiarazione di conformità alla regola dell’arte. Non si tratta di una semplice distinta dei componenti acquistati, ma di un allegato attraverso il quale l’impresa installatrice identifica i materiali effettivamente impiegati e ne attesta l’adeguatezza rispetto all’impianto realizzato e all’ambiente di installazione. Il riferimento principale è il D.M. 22 gennaio 2008, n. 37, applicabile agli impianti posti al servizio degli edifici e delle relative pertinenze.
Gli impianti interessati comprendono le tubazioni e i relativi accessori a partire dal punto di consegna, i collegamenti agli apparecchi utilizzatori, le predisposizioni per la ventilazione e l’aerazione dei locali e le opere necessarie allo scarico dei prodotti della combustione. La relazione deve quindi essere predisposta in caso di installazione, trasformazione, ampliamento o rifacimento dell’impianto, nell’ambito della documentazione rilasciata al termine dei lavori. La manutenzione ordinaria, che non modifica la struttura o la destinazione d’uso dell’impianto, segue invece una disciplina differente. L’articolo 7 del D.M. 37/2008 stabilisce che, dopo avere eseguito le verifiche previste dalla normativa, comprese quelle di funzionalità, l’impresa installatrice deve consegnare al committente la dichiarazione di conformità. La relazione sui materiali e il progetto costituiscono parti integranti di tale dichiarazione. Di conseguenza, il documento non può essere compilato autonomamente dal proprietario dell’immobile né può sostituire la dichiarazione di conformità, lo schema dell’impianto o l’eventuale progetto professionale.
La relazione deve riportare i dati del committente, dell’immobile e dell’impresa abilitata, la natura dell’intervento, il tipo di gas distribuito e una descrizione sufficientemente precisa dei materiali e dei componenti installati. Per tubazioni, raccordi, giunzioni, valvole, dispositivi di intercettazione, regolatori, collegamenti flessibili e altri elementi rilevanti è opportuno indicare materiale, produttore, modello o serie, dimensioni essenziali e norma tecnica di riferimento, come spiegato nella guida sulla relazione con tipologie dei materiali utilizzati impianto idraulico. Le informazioni devono corrispondere ai prodotti realmente utilizzati e risultare coerenti con fatture, schede tecniche, progetto e schema finale dell’impianto. In base alle istruzioni contenute nel modello ministeriale pubblicato con il decreto, per i prodotti soggetti a norme la relazione deve dichiararne la rispondenza, completando l’indicazione, quando disponibile, con riferimenti a marchi, certificati di prova o altra documentazione rilasciata da organismi autorizzati. Per gli altri prodotti, che devono comunque essere identificati, il firmatario attesta la conformità ai criteri degli articoli 5 e 6 del D.M. 37/2008. Non è quindi sufficiente utilizzare una formula generica come “materiali a norma” senza consentire di riconoscere i componenti impiegati.
Per un impianto a gas la relazione deve inoltre dichiarare l’idoneità dei materiali rispetto al luogo di installazione. Quando necessario per valutare la sicurezza e il corretto funzionamento, devono risultare il numero, il tipo e la potenza degli apparecchi installati o installabili, le caratteristiche della ventilazione e dell’aerazione, il sistema di evacuazione dei prodotti della combustione e l’eventuale collegamento elettrico degli apparecchi. Tali indicazioni sono previste anche nelle note operative della modulistica utilizzata dalle amministrazioni pubbliche. La scelta delle norme tecniche deve essere effettuata dal responsabile tecnico in relazione alla tipologia dell’impianto, alla potenza, al combustibile e alla destinazione dei locali. È opportuno citare la norma applicabile nell’edizione pertinente alla data dei lavori, evitando riferimenti copiati da modelli datati. Il rispetto della regola dell’arte deve infatti essere valutato considerando la normativa vigente e le norme UNI, CEI o degli altri organismi di normalizzazione riconosciuti nello Spazio economico europeo, come precisato nel testo pubblicato in Gazzetta Ufficiale. Per gli impianti a gas con portata termica superiore a 50 kW, dotati di canne fumarie collettive ramificate o rientranti nelle ulteriori ipotesi previste dall’articolo 5, il progetto deve essere redatto da un professionista iscritto all’albo secondo la specifica competenza tecnica. Negli altri casi può essere predisposto dal responsabile tecnico dell’impresa installatrice e deve comprendere almeno uno schema funzionale ed effettivo dell’opera. Se durante i lavori sono state introdotte varianti, la relazione e la documentazione finale devono descrivere la configurazione realmente eseguita.
In caso di intervento parziale, occorre individuare chiaramente la porzione interessata e dichiararne la compatibilità tecnica con l’impianto preesistente. La documentazione deve essere conservata dal proprietario e consegnata all’avente causa in caso di trasferimento dell’immobile. Quando ne ricorrono i presupposti, l’impresa provvede anche al deposito presso lo Sportello unico per l’edilizia.
Esempio di Relazione Relazione con Tipologia dei Materiali Utilizzati Impianto Gas
Di seguito è possibile trovare un esempio di relazione con tipologia dei materiali utilizzati impianto gas.
RELAZIONE CON TIPOLOGIA DEI MATERIALI UTILIZZATI
IMPIANTO PER LA DISTRIBUZIONE E L’UTILIZZAZIONE DI GAS
Allegato tecnico alla dichiarazione di conformità ai sensi del D.M. 22 gennaio 2008, n. 37
| Codice documento | ________________________________________ | Revisione | __________ |
| Dichiarazione di conformità | N. ________________________ | Data | ___/___/______ |
Avvertenza: il presente fac simile deve essere compilato con riferimento ai materiali e ai componenti effettivamente utilizzati. Deve essere adattato alle caratteristiche dell’impianto, al progetto o allo schema realizzato, alle norme tecniche applicabili e alla modulistica richiesta dall’autorità competente. Non sostituisce la dichiarazione di conformità, il progetto, lo schema dell’impianto o gli altri allegati obbligatori.
1. Committente e ubicazione dell’impianto
| Committente | ____________________________________________________________ |
| Codice fiscale o partita IVA | ____________________________________________________________ |
| Residenza o sede | ____________________________________________________________ |
| Telefono ed e-mail | ____________________________________________________________ |
| Proprietario dell’immobile | ____________________________________________________________ |
| Ubicazione dell’impianto | Comune __________________________ Provincia ______ CAP __________ Via o piazza __________________________________________ n. ______ |
| Destinazione d’uso | ☐ Civile abitazione ☐ Commerciale ☐ Artigianale ☐ Industriale ☐ Altro ____________________ |
| Dati catastali | Foglio __________ Particella __________ Subalterno __________ |
2. Impresa installatrice
| Denominazione | ____________________________________________________________ |
| Codice fiscale o partita IVA | ____________________________________________________________ |
| Sede | ____________________________________________________________ |
| Recapiti | Telefono __________________ PEC __________________________________ |
| Registro imprese o Albo artigiani | CCIAA di __________________________ n. __________________________ |
| Abilitazione | D.M. 37/2008, articolo 1, comma 2, lettera e) Estremi dell’abilitazione: _______________________________________ |
| Titolare o legale rappresentante | ____________________________________________________________ |
| Responsabile tecnico | ____________________________________________________________ |
3. Classificazione e descrizione dell’intervento
☐ Nuova installazione ☐ Trasformazione ☐ Ampliamento ☐ Manutenzione straordinaria ☐ Rifacimento parziale ☐ Sostituzione di apparecchio fisso ☐ Altro ______________________________
| Descrizione sintetica dei lavori | _________________________________________________________________
_________________________________________________________________ _________________________________________________________________ |
| Limiti dell’intervento | Dal punto __________________________________ al punto __________________________________ |
| Stato dell’impianto | ☐ Interamente nuovo ☐ Esistente integrato ☐ Esistente modificato ☐ Parzialmente rifatto |
4. Dati tecnici essenziali dell’impianto
| Tipo di gas | ☐ Gas naturale ☐ GPL ☐ Altro ______________________________ |
| Modalità di alimentazione | ☐ Rete di distribuzione ☐ Serbatoio ☐ Bombole ☐ Altro __________________ |
| Punto di consegna | ____________________________________________________________ |
| Pressione di esercizio | Valore __________________________ Unità di misura ______________ |
| Portata termica installata | ________________________ kW |
| Portata termica installabile | ________________________ kW |
| Sistema di regolazione | ____________________________________________________________ |
5. Progetto, schema e norme applicate
| Progettista | ____________________________________________________________ |
| Qualifica e iscrizione all’Albo | ____________________________________________________________ |
| Progetto o schema | N. __________________ del ___/___/______ Revisione ______________ |
| Redazione | ☐ Professionista iscritto all’Albo ☐ Responsabile tecnico dell’impresa |
| Varianti intervenute | ☐ Nessuna ☐ Come da documentazione allegata n. ______________ |
| Prevenzione incendi | ☐ Non applicabile ☐ Pratica o riferimento __________________________ |
| Ambito | Norma o disposizione applicata | Edizione | Applicazione |
|---|---|---|---|
| Progettazione | ________________________________ | ________________ | ________________________ |
| Esecuzione | ________________________________ | ________________ | ________________________ |
| Ventilazione e aerazione | ________________________________ | ________________ | ________________________ |
| Evacuazione fumi | ________________________________ | ________________ | ________________________ |
| Prove e verifiche | ________________________________ | ________________ | ________________________ |
6. Registro dei materiali e dei componenti utilizzati
Per ogni componente devono essere riportati dati sufficienti a identificarne tipologia, materiale, fabbricante, caratteristiche dimensionali e modalità di posa. Se per la stessa parte dell’impianto sono stati impiegati prodotti diversi, utilizzare righe separate.
| Cod. | Parte dell’impianto | Materiale e tipologia | Fabbricante o modello | Dimensioni | Posa e impiego |
|---|---|---|---|---|---|
| M01 | Punto di consegna o gruppo di misura | ________________ | ________________ | ____________ | ________________ |
| M02 | Regolazione o stabilizzazione della pressione | ________________ | ________________ | ____________ | ________________ |
| M03 | Tubazioni a vista | ________________ | ________________ | ____________ | ________________ |
| M04 | Tubazioni sottotraccia | ________________ | ________________ | ____________ | ________________ |
| M05 | Tubazioni interrate | ________________ | ________________ | ____________ | ________________ |
| M06 | Raccordi e pezzi speciali | ________________ | ________________ | ____________ | ________________ |
| M07 | Giunzioni, brasature o saldature | ________________ | ________________ | ____________ | ________________ |
| M08 | Valvole e dispositivi di intercettazione | ________________ | ________________ | ____________ | ________________ |
| M09 | Guaine, attraversamenti e protezioni | ________________ | ________________ | ____________ | ________________ |
| M10 | Supporti e sistemi di fissaggio | ________________ | ________________ | ____________ | ________________ |
| M11 | Protezione anticorrosione | ________________ | ________________ | ____________ | ________________ |
| M12 | Collegamenti flessibili agli apparecchi | ________________ | ________________ | ____________ | ________________ |
| M13 | Guarnizioni, sigillanti e materiali di tenuta | ________________ | ________________ | ____________ | ________________ |
| M14 | Altro componente | ________________ | ________________ | ____________ | ________________ |
7. Rispondenza e idoneità dei materiali
| Codice | Norma o specifica di prodotto | Marchio, certificato o documento | Idoneità all’ambiente e alle condizioni di posa | Allegato |
|---|---|---|---|---|
| M01 | ________________ | ________________ | ________________________ | ________ |
| M02 | ________________ | ________________ | ________________________ | ________ |
| M03 | ________________ | ________________ | ________________________ | ________ |
| M04 | ________________ | ________________ | ________________________ | ________ |
| M05 | ________________ | ________________ | ________________________ | ________ |
| M06 | ________________ | ________________ | ________________________ | ________ |
| M07 | ________________ | ________________ | ________________________ | ________ |
| M08 | ________________ | ________________ | ________________________ | ________ |
| M09 | ________________ | ________________ | ________________________ | ________ |
| M10 | ________________ | ________________ | ________________________ | ________ |
| M11 | ________________ | ________________ | ________________________ | ________ |
| M12 | ________________ | ________________ | ________________________ | ________ |
| M13 | ________________ | ________________ | ________________________ | ________ |
| M14 | ________________ | ________________ | ________________________ | ________ |
8. Apparecchi installati o installabili
| N. | Fabbricante e modello | Tipo e destinazione | Locale | Portata termica | Stato |
|---|---|---|---|---|---|
| A1 | ______________________ | ______________________ | ____________ | ________ kW | ☐ Installato ☐ Installabile |
| A2 | ______________________ | ______________________ | ____________ | ________ kW | ☐ Installato ☐ Installabile |
| A3 | ______________________ | ______________________ | ____________ | ________ kW | ☐ Installato ☐ Installabile |
| A4 | ______________________ | ______________________ | ____________ | ________ kW | ☐ Installato ☐ Installabile |
| Categoria e tipo di apparecchi | ____________________________________________________________ |
| Dispositivi di sicurezza | ____________________________________________________________ |
| Collegamenti elettrici | ____________________________________________________________ |
9. Ventilazione e aerazione dei locali
| Locale | Volume e uso | Tipo di apertura | Sezione netta | Posizione o percorso | Materiale e protezione |
|---|---|---|---|---|---|
| ____________ | ____________ | ____________ | _______ cm² | ________________ | ________________ |
| ____________ | ____________ | ____________ | _______ cm² | ________________ | ________________ |
| ____________ | ____________ | ____________ | _______ cm² | ________________ | ________________ |
| Criterio di dimensionamento | ____________________________________________________________ |
| Norma o calcolo applicato | ____________________________________________________________ |
| Interferenze con sistemi meccanici | ____________________________________________________________ |
| Esito | ☐ Adeguato ☐ Da integrare ☐ Non applicabile |
10. Evacuazione dei prodotti della combustione
| Apparecchio | Sistema e configurazione | Materiale e classe | Diametro o sezione | Terminale o sbocco | Riferimento |
|---|---|---|---|---|---|
| A1 | ________________ | ________________ | ____________ | ________________ | ____________ |
| A2 | ________________ | ________________ | ____________ | ________________ | ____________ |
| A3 | ________________ | ________________ | ____________ | ________________ | ____________ |
Note relative a canne fumarie, intubamenti, sistemi in pressione, scarichi consentiti o ulteriori condizioni tecniche:
_________________________________________________________________
_________________________________________________________________
_________________________________________________________________
11. Impianto preesistente e compatibilità tecnica
☐ Impianto interamente nuovo ☐ Intervento parziale su impianto esistente ☐ Dichiarazioni precedenti disponibili ☐ Compatibilità tecnica verificata ☐ Adeguamenti prescritti
| Dichiarazioni precedenti | Impresa __________________ Data ___/___/______ Riferimento __________________ |
| Parte preesistente conservata | ____________________________________________________________ |
| Punti di interfaccia | ____________________________________________________________ |
| Valutazione di compatibilità | ____________________________________________________________
____________________________________________________________ |
| Limitazioni o prescrizioni | ____________________________________________________________
____________________________________________________________ |
12. Prove e verifiche eseguite
| Verifica | Norma o metodo | Dati o strumento | Esito | Verbale o nota |
|---|---|---|---|---|
| Corrispondenza al progetto o schema | ____________ | ____________ | ☐ Positivo ☐ Negativo ☐ N.A. |
____________ |
| Prova di tenuta | ____________ | Pressione ______ Durata ______ Strumento ______ |
☐ Positivo ☐ Negativo |
____________ |
| Accessibilità e intercettazioni | ____________ | ____________ | ☐ Positivo ☐ Negativo ☐ N.A. |
____________ |
| Ventilazione e aerazione | ____________ | ____________ | ☐ Positivo ☐ Negativo ☐ N.A. |
____________ |
| Evacuazione prodotti della combustione | ____________ | ____________ | ☐ Positivo ☐ Negativo ☐ N.A. |
____________ |
| Dispositivi di sicurezza | ____________ | ____________ | ☐ Positivo ☐ Negativo ☐ N.A. |
____________ |
| Funzionalità complessiva | ____________ | ____________ | ☐ Positivo ☐ Negativo |
____________ |
Anomalie riscontrate, azioni correttive ed esito finale:
_________________________________________________________________
_________________________________________________________________
_________________________________________________________________
13. Dichiarazioni relative ai materiali
Il sottoscritto, nella qualità indicata nella sezione dedicata alle firme e sotto la responsabilità connessa alla dichiarazione di conformità, attesta che:
| Attestazione | Conferma | Precisazioni |
|---|---|---|
| I materiali e i componenti elencati corrispondono a quelli effettivamente impiegati nell’opera. | ☐ Sì ☐ No | ______________________ |
| Per i prodotti soggetti a norme sono indicati i riferimenti disponibili a marchi, certificati, dichiarazioni o documenti equivalenti. | ☐ Sì ☐ No | ______________________ |
| Gli eventuali prodotti non soggetti a specifiche norme di prodotto sono conformi alle disposizioni applicabili del D.M. 37/2008. | ☐ Sì ☐ N.A. | ______________________ |
| I materiali e i componenti sono idonei rispetto all’ambiente e alle condizioni di installazione. | ☐ Sì ☐ No | ______________________ |
| Numero, tipo e potenza degli apparecchi, ventilazione, aerazione, scarico fumi e collegamenti elettrici sono stati descritti ove rilevanti. | ☐ Sì ☐ N.A. | ______________________ |
| L’opera realizzata risulta coerente con il progetto o lo schema richiamato e con le varianti documentate. | ☐ Sì ☐ No | ______________________ |
| In caso di intervento parziale è stata valutata la compatibilità tecnica con le condizioni preesistenti dell’impianto. | ☐ Sì ☐ N.A. | ______________________ |
Osservazioni, precisazioni o riserve:
_________________________________________________________________
_________________________________________________________________
_________________________________________________________________
_________________________________________________________________
14. Documentazione allegata
| Cod. | Documento | Stato | Riferimento |
|---|---|---|---|
| A01 | Dichiarazione di conformità | ☐ Allegato ☐ N.A. | ________________ |
| A02 | Progetto o schema dell’impianto realizzato | ☐ Allegato ☐ N.A. | ________________ |
| A03 | Varianti e documentazione dello stato realizzato | ☐ Allegato ☐ N.A. | ________________ |
| A04 | Schede tecniche dei materiali e componenti | ☐ Allegato ☐ N.A. | ________________ |
| A05 | Dichiarazioni di prestazione, marchi o certificati | ☐ Allegato ☐ N.A. | ________________ |
| A06 | Schede degli apparecchi installati | ☐ Allegato ☐ N.A. | ________________ |
| A07 | Calcoli o verifiche di ventilazione e aerazione | ☐ Allegato ☐ N.A. | ________________ |
| A08 | Documentazione del sistema di scarico fumi | ☐ Allegato ☐ N.A. | ________________ |
| A09 | Rapporto di prova di tenuta e verifiche | ☐ Allegato ☐ N.A. | ________________ |
| A10 | Dichiarazioni di conformità precedenti o parziali | ☐ Allegato ☐ N.A. | ________________ |
| A11 | Documentazione di prevenzione incendi | ☐ Allegato ☐ N.A. | ________________ |
| A12 | Certificato dei requisiti tecnico-professionali | ☐ Allegato ☐ N.A. | ________________ |
| A13 | Altro: ________________________________________ | ☐ Allegato ☐ N.A. | ________________ |
15. Luogo, data e sottoscrizioni
| Luogo e data | ____________________________, ___/___/______ |
| Impresa installatrice | ____________________________________________________________ |
| Dichiarazione collegata | N. __________________________ del ___/___/______ |
| Titolare o legale rappresentante | Responsabile tecnico |
|---|---|
| Nome e cognome
________________________________________ Timbro e firma ________________________________________ |
Nome e cognome
________________________________________ Timbro e firma ________________________________________ |
Consegna al committente: documentazione ricevuta in data ___/___/______
Firma per ricevuta: ________________________________________________
Fac Simile Relazione con Tipologia dei Materiali Utilizzati Impianto Gas Word
In questa sezione è presente un modello relazione con tipologia dei materiali utilizzati impianto gas da scaricare. Il modulo relazione con tipologia dei materiali utilizzati impianto gas compilabile messo a disposizione è in formato DOC, può quindi essere aperto e compilato utilizzando Word o un altro programma che supporta questo formato.
La compilazione è molto semplice, basta infatti inserire i dati mancanti negli spazi presenti nel documento.
Una volta compilato, il fac simile relazione con tipologia dei materiali utilizzati impianto gas può essere convertito in PDF o stampato.
