Fac Simile Relazione con Tipologie dei Materiali Utilizzati Impianto Elettrico

In questa pagina è possibile trovare un fac simile relazione con tipologie dei materiali utilizzati impianto elettrico da scaricare e compilare.

Relazione con Tipologie dei Materiali Utilizzati Impianto Elettrico

La relazione con le tipologie dei materiali utilizzati è uno degli allegati obbligatori della dichiarazione di conformità di un impianto elettrico. L’articolo 7 del D.M. 22 gennaio 2008, n. 37 stabilisce infatti che, al termine dei lavori e dopo le verifiche di sicurezza e funzionalità, l’impresa installatrice debba consegnare al committente la dichiarazione di conformità. La relazione sui materiali ne costituisce parte integrante insieme al progetto o allo schema dell’impianto e agli altri documenti richiesti nel caso concreto.

Il documento serve a rendere verificabili le caratteristiche dei prodotti e dei componenti impiegati e la loro idoneità rispetto al luogo di installazione. Non deve quindi essere trattato come una semplice formalità o come un elenco generico di materiale elettrico. La funzione della relazione è collegare quanto effettivamente installato alle norme tecniche applicabili, alle condizioni ambientali e al progetto eseguito. Il modello aggiornato della dichiarazione di conformità, pubblicato con il decreto del 19 maggio 2010, precisa che per i prodotti soggetti a norme occorre dichiararne la rispondenza, richiamando, quando esistenti, marchi, certificati di prova o altra documentazione rilasciata da organismi autorizzati.

Una relazione compilata correttamente identifica anzitutto l’impresa installatrice, il committente, l’ubicazione dell’impianto, la destinazione dei locali, il tipo di intervento e gli estremi della dichiarazione di conformità alla quale è allegata. Deve poi descrivere i principali gruppi di materiali utilizzati, come quadri elettrici, interruttori e dispositivi di protezione, conduttori e cavi, tubazioni e canalizzazioni, cassette di derivazione, prese, apparecchi di comando, componenti dell’impianto di terra, scaricatori di sovratensione ed eventuali apparecchi di emergenza. Per ciascuna famiglia è opportuno riportare dati sufficienti a riconoscere il prodotto, evitando formule vaghe come materiali a norma. Le informazioni possono comprendere il fabbricante, la serie o il modello, le caratteristiche elettriche essenziali, la norma di prodotto, la marcatura richiesta e gli eventuali riferimenti a dichiarazioni, certificazioni o prove. La marcatura CE deve essere indicata quando prevista dalla disciplina applicabile, ma non va confusa con un marchio volontario di qualità e non sostituisce la valutazione dell’idoneità del componente. Per i cavi destinati a essere incorporati stabilmente nelle costruzioni può inoltre essere necessario richiamare la classificazione di reazione al fuoco e la documentazione prevista dalla normativa europea sui prodotti da costruzione. Particolare attenzione va riservata all’ambiente di posa. Il materiale deve essere adeguato alla presenza di acqua, polvere, urti, temperature elevate, agenti corrosivi o altre condizioni prevedibili. Nei locali medici, negli ambienti a maggior rischio di incendio, nelle zone con pericolo di esplosione e negli impianti soggetti a prescrizioni speciali non basta usare componenti normalmente destinati agli ambienti ordinari. La relazione dovrebbe quindi riportare, quando pertinenti, i gradi di protezione, le caratteristiche costruttive e il collegamento con la specifica norma tecnica seguita.

Se l’intervento riguarda soltanto l’ampliamento, la trasformazione o la manutenzione straordinaria di una parte dell’impianto, la documentazione si riferisce alle opere effettivamente eseguite, ma deve considerare anche la sicurezza e la funzionalità dell’impianto preesistente. Occorre indicare la compatibilità tecnica con le parti già presenti e richiamare le precedenti dichiarazioni di conformità o, per gli impianti più datati e nei casi consentiti, la dichiarazione di rispondenza. La relazione non sostituisce il progetto, lo schema dell’impianto, i verbali delle verifiche o le istruzioni dei fabbricanti, ma deve risultare coerente con tutti questi documenti. Il committente dovrebbe controllare che la relazione sia datata, riconducibile senza dubbi alla dichiarazione di conformità e sottoscritta nell’ambito della documentazione rilasciata dall’impresa abilitata. È inoltre prudente conservare schede tecniche, dichiarazioni dei fabbricanti e documenti dei fornitori utili a dimostrare le caratteristiche dei componenti. Un allegato incompleto può rendere più difficile dimostrare la corretta esecuzione dell’impianto in occasione di lavori successivi, controlli, pratiche edilizie, trasferimenti dell’immobile o contestazioni.

Per gli impianti che costituiscono anche un’officina elettrica soggetta agli adempimenti dell’Agenzia delle Dogane e dei Monopoli, questa relazione tecnica non sostituisce gli obblighi fiscali ed energetici connessi alla licenza di esercizio. Il titolare deve compilare il registro con le letture dei contatori individuati dall’Agenzia nel rapporto di sopralluogo allegato alla licenza. Le annotazioni sono necessarie per predisporre correttamente la dichiarazione dei consumi di energia elettrica, annuale o, quando prevista per la specifica posizione, semestrale. I due documenti hanno quindi finalità diverse e devono essere gestiti separatamente.

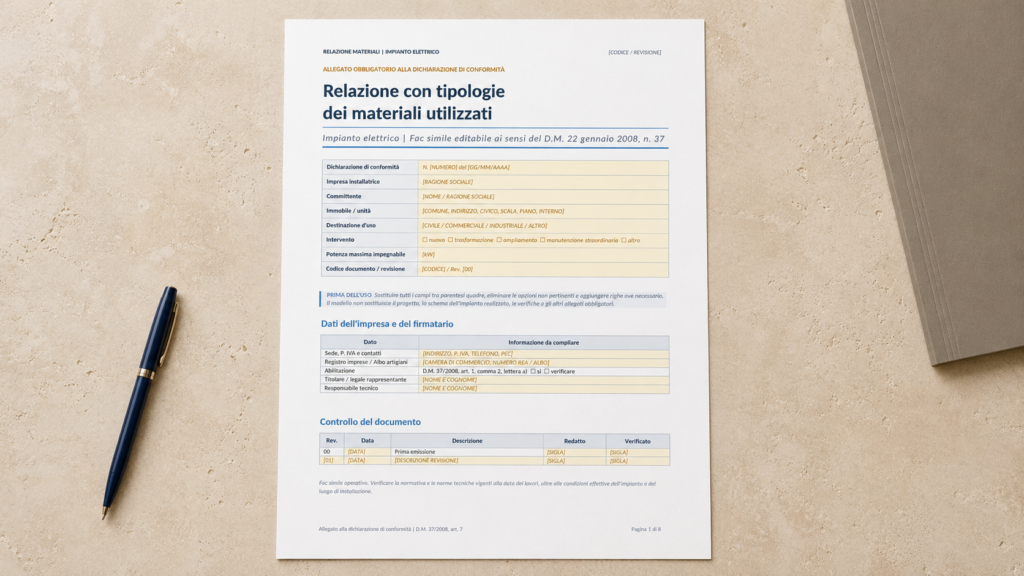

Esempio di Relazione con Tipologie dei Materiali Utilizzati Impianto Elettrico

Di seguito è possibile trovare un esempio di relazione con tipologie dei materiali utilizzati impianto elettrico.

Fac Simile Relazione con Tipologie dei Materiali Utilizzati Impianto Elettrico Word da Scaricare

In questa sezione è presente un modello relazione con tipologie dei materiali utilizzati impianto elettrico da scaricare. Il modulo relazione con tipologie dei materiali utilizzati impianto elettrico compilabile messo a disposizione è in formato DOC, può quindi essere aperto e compilato utilizzando Word o un altro programma che supporta questo formato.

La compilazione è molto semplice, basta infatti inserire i dati mancanti negli spazi presenti nel documento.

Una volta compilato, il fac simile relazione con tipologie dei materiali utilizzati impianto elettrico può essere convertito in PDF o stampato.

Fac Simile Relazione con Tipologie dei Materiali Utilizzati Impianto Elettrico Word da Scaricare
