In questa pagina è possibile trovare un fac simile scheda manutenzione impianto rilevazione fumi Word, Excel e PDF da scaricare e compilare.
Indice
Come Compilare la Scheda Manutenzione Impianto Rilevazione Fumi
La scheda di manutenzione dell’impianto di rivelazione fumi è il documento utilizzato per registrare le verifiche, i controlli periodici e gli interventi eseguiti sul sistema di rivelazione e segnalazione dell’incendio. In termini tecnici è preferibile parlare di impianto di rivelazione automatica di incendio, poiché il sistema può comprendere non soltanto rivelatori di fumo, ma anche rivelatori termici, pulsanti manuali, centrali di controllo, segnalatori acustici e luminosi, moduli di ingresso e uscita, alimentatori e collegamenti con altri impianti di sicurezza.
Nei luoghi di lavoro, il principale riferimento è il Decreto del Ministero dell’Interno 1 settembre 2021, emanato in attuazione dell’articolo 46 del Decreto legislativo 9 aprile 2008, n. 81. La disciplina stabilisce che i controlli e gli interventi di manutenzione sui sistemi antincendio devono essere eseguiti e registrati nel rispetto delle disposizioni vigenti, della regola dell’arte, delle norme tecniche applicabili e delle istruzioni fornite dal fabbricante e dall’installatore. L’organizzazione delle attività rimane sotto la responsabilità del datore di lavoro, anche quando il servizio viene affidato a un’impresa esterna. La singola scheda di manutenzione deve essere coordinata con il registro dei controlli antincendio. Il decreto richiede infatti che il datore di lavoro predisponga un registro nel quale annotare i controlli periodici e gli interventi di manutenzione effettuati sugli impianti e sugli altri sistemi di sicurezza. Il registro deve essere mantenuto costantemente aggiornato e reso disponibile agli organi di controllo. Una scheda compilata dal manutentore può costituire una parte del registro oppure un allegato allo stesso, ma non dovrebbe essere conservata in modo isolato e privo di un sistema ordinato di archiviazione.
Il documento dovrebbe identificare chiaramente l’edificio, l’attività, il responsabile e l’impianto interessato. È opportuno riportare la marca e il modello della centrale, l’ubicazione, il numero delle zone o dei loop, la tipologia e la quantità dei dispositivi installati, nonché gli estremi della documentazione tecnica disponibile. Devono poi essere indicati la data dell’intervento, il tipo di attività svolta, i riferimenti dell’impresa manutentrice e l’identità del tecnico intervenuto. La descrizione delle operazioni deve essere sufficientemente precisa da permettere di comprendere quali componenti siano stati controllati e con quale esito. Espressioni generiche come “impianto verificato” o “tutto regolare” possono risultare poco utili, soprattutto in caso di guasto, incendio o controllo successivo. La scheda dovrebbe indicare i dispositivi sottoposti a prova, le segnalazioni simulate, il funzionamento della centrale, l’efficienza degli avvisatori, lo stato delle alimentazioni e delle batterie, le eventuali anomalie riscontrate, le riparazioni eseguite e i componenti sostituiti. Quando un difetto non viene eliminato immediatamente, occorre descriverlo chiaramente e segnalare le misure temporanee adottate.
Per i sistemi di rivelazione automatica di incendio, il Decreto 1 settembre 2021 richiama la norma UNI 11224 quale riferimento tecnico per le attività di verifica, controllo e manutenzione. Dal 9 luglio 2026 è in vigore la UNI 11224:2026, che disciplina il controllo iniziale, la sorveglianza, il controllo periodico, la manutenzione e la verifica generale di tali sistemi. La frequenza e l’estensione delle prove devono quindi essere determinate applicando l’edizione vigente della norma, le istruzioni del produttore, il progetto dell’impianto e le condizioni effettive di esercizio. La scheda deve concludersi con l’esito dell’intervento, l’indicazione dell’eventuale necessità di ulteriori lavori, la data prevista per il controllo successivo e la sottoscrizione del tecnico. È consigliabile acquisire anche la firma del responsabile dell’attività o della persona che riceve il rapporto. Dal 26 settembre 2026, salvo ulteriori modifiche normative, l’attività di manutenzione dei presidi antincendio sarà riservata ai soggetti in possesso della qualificazione prevista dal Decreto 1 settembre 2021.
Una scheda ben compilata non costituisce una semplice formalità. Permette di dimostrare la continuità della manutenzione, ricostruire gli interventi effettuati e individuare tempestivamente carenze che potrebbero compromettere l’efficacia dell’allarme. Un fac simile può agevolare la registrazione, ma deve essere adattato alle caratteristiche reali dell’impianto, alla valutazione del rischio, alla documentazione del fabbricante e alle prescrizioni applicabili all’attività.

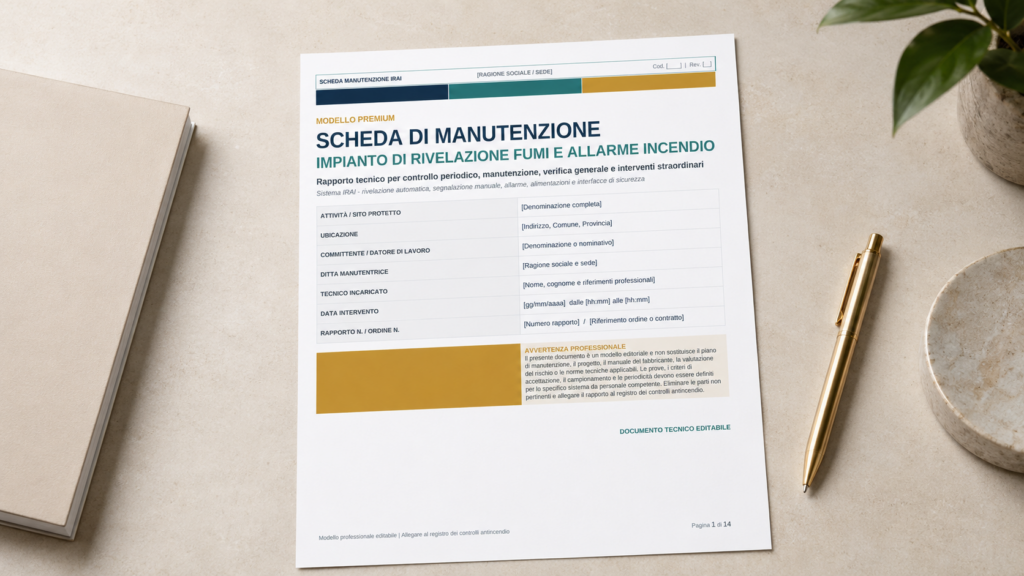

Esempio di Scheda Manutenzione Impianto Rilevazione Fumi
Di seguito è possibile trovare un esempio di scheda manutenzione impianto rilevazione fumi.
Rapporto tecnico per controllo periodico, manutenzione, verifica generale e interventi straordinari
Sistema IRAI: rivelazione automatica, segnalazione manuale, allarme, alimentazioni e interfacce di sicurezza
| ATTIVITÀ / SITO PROTETTO | [Denominazione completa] |
|---|---|
| UBICAZIONE | [Indirizzo, Comune, Provincia] |
| COMMITTENTE / DATORE DI LAVORO | [Denominazione o nominativo] |
| DITTA MANUTENTRICE | [Ragione sociale e sede] |
| TECNICO INCARICATO | [Nome, cognome e riferimenti professionali] |
| DATA INTERVENTO | [gg/mm/aaaa] dalle [hh:mm] alle [hh:mm] |
| RAPPORTO N. / ORDINE N. | [Numero rapporto] / [Riferimento ordine o contratto] |
AVVERTENZA PROFESSIONALE
Il presente documento è un modello editoriale e non sostituisce il piano di manutenzione, il progetto, il manuale del fabbricante, la valutazione del rischio o le norme tecniche applicabili. Le prove, i criteri di accettazione, il campionamento e le periodicità devono essere definiti per lo specifico sistema da personale competente. Eliminare le parti non pertinenti e allegare il rapporto al registro dei controlli antincendio.
Indice rapido
1. Istruzioni d’uso e quadro documentale
2. Identificazione dell’attività e del sistema
3. Dati dell’intervento e sicurezza operativa
4. Controlli preliminari e documentali
5. Centrale, linee e alimentazioni
6. Dispositivi di rivelazione e segnalazione manuale
7. Allarmi, trasmissioni e interfacce di sicurezza
8. Registro dettagliato dei dispositivi provati
9. Anomalie, non conformità e azioni correttive
10. Ricambi, interventi e ripristino
1 ISTRUZIONI D’USO E QUADRO DOCUMENTALE
1.1 Riferimenti essenziali da verificare alla data dell’intervento
| Riferimento | Ambito | Applicabilità / note |
|---|---|---|
| D.Lgs. 9 aprile 2008, n. 81, art. 46 | Sicurezza antincendio nei luoghi di lavoro | [Applicabile / precisazioni] |
| D.M. 1 settembre 2021 e successive modifiche | Controllo e manutenzione dei sistemi di sicurezza antincendio | [Applicabile / precisazioni] |
| UNI 11224:2026 | Controllo iniziale e manutenzione dei sistemi di rivelazione incendio | [Edizione vigente / prescrizioni contrattuali] |
| UNI 9795, edizione applicabile | Progettazione e installazione dei sistemi fissi di rivelazione e allarme | [Riferimento di progetto] |
| Serie UNI EN 54 | Componenti dei sistemi di rivelazione e allarme incendio | [Componenti installati] |
| Manuali del fabbricante e documentazione di progetto | Procedure, limiti, strumenti e criteri specifici | [Elenco documenti] |
| Regola tecnica / SCIA / prescrizioni dell’attività | Condizioni di esercizio e misure antincendio | [Estremi] |
1.2 Controllo del documento
| Rev. | Data | Descrizione modifica | Redatto da | Verificato / approvato |
|---|---|---|---|---|
| 00 | [gg/mm/aaaa] | Prima emissione | [Nome] | [Nome] |
| [__] | [gg/mm/aaaa] | [Descrizione] | [Nome] | [Nome] |
| [__] | [gg/mm/aaaa] | [Descrizione] | [Nome] | [Nome] |
1.3 Documenti disponibili prima dell’intervento
| ☐ Progetto e planimetrie aggiornate | ☐ Dichiarazione di conformità / rispondenza |
| ☐ Manuale di uso e manutenzione | ☐ Registro eventi della centrale |
| ☐ Registro dei controlli antincendio | ☐ Elenco e indirizzamento dispositivi |
| ☐ Rapporto precedente e anomalie aperte | ☐ Matrice causa-effetto / logiche di interfaccia |
| ☐ Certificazioni e schede tecniche componenti | ☐ Altro: ________________________________ |
2 IDENTIFICAZIONE DELL’ATTIVITÀ E DEL SISTEMA
2.1 Dati dell’attività protetta
| RAGIONE SOCIALE / TITOLARE | [Compilare] |
| SEDE DELL’ATTIVITÀ | [Indirizzo completo] |
| REFERENTE PRESENTE | [Nome, ruolo, telefono] |
| DATORE DI LAVORO / RESPONSABILE | [Compilare] |
| ATTIVITÀ SOGGETTA AI CONTROLLI VVF | ☐ Sì ☐ No ☐ Da verificare Categoria / n.: [________] |
| PRATICA / SCIA / CPI / RINNOVO | [Estremi e data] |
| ORARIO E CONDIZIONI DI ESERCIZIO | [Presenza persone, turni, aree non accessibili] |
2.2 Anagrafica del sistema IRAI
| Elemento | Dati identificativi | Quantità / estensione | Note |
|---|---|---|---|
| Centrale/i di controllo e segnalazione | [Marca, modello, matricola, firmware] | [n.] | [Ubicazione / rete] |
| Loop / linee / zone | [Tipologia] | [n.] | [Indirizzate / convenzionali] |
| Rivelatori automatici | [Tecnologie principali] | [n.] | [Fumo / calore / multisensore / altro] |
| Punti di segnalazione manuale | [Tipologia] | [n.] | [Note] |
| Dispositivi di allarme | [Sirene / lampeggianti / pannelli] | [n.] | [Aree servite] |
| Trasmissione allarme / guasto | [Combinatore / supervisione / vigilanza] | [n.] | [Destinatari] |
| Alimentazioni e batterie | [Alimentatore / capacità / data installazione] | [n.] | [Note] |
| Interfacce con altri sistemi | [Porte, HVAC, ascensori, estinzione, EVAC, altro] | [n.] | [Logiche] |
2.3 Configurazione e stato iniziale
| ☐ Sistema in servizio ordinario | ☐ Sistema parzialmente escluso |
| ☐ Sistema fuori servizio | ☐ Allarmi presenti |
| ☐ Guasti presenti | ☐ Esclusioni / disabilitazioni presenti |
| ☐ Intervento concordato con responsabile | ☐ Misure compensative già attive |
3 DATI DELL’INTERVENTO E SICUREZZA OPERATIVA
3.1 Classificazione dell’attività svolta
| ☐ Controllo periodico | ☐ Manutenzione ordinaria |
| ☐ Manutenzione straordinaria | ☐ Verifica generale |
| ☐ Controllo successivo a guasto / allarme | ☐ Modifica o ampliamento |
| ☐ Ripristino dopo lavori | ☐ Prova funzionale richiesta dal committente |
| ☐ Altro: ____________________________________________ |
| PERIODICITÀ PREVISTA | [Da norma, piano di manutenzione, contratto o manuale] |
| DATA CONTROLLO PRECEDENTE | [gg/mm/aaaa] |
| DATA PREVISTA CONTROLLO SUCCESSIVO | [gg/mm/aaaa] |
| ORDINE / CHIAMATA / TICKET | [Riferimento] |
| MOTIVO DELL’INTERVENTO | [Descrizione sintetica] |
3.2 Tecnico e impresa manutentrice
| IMPRESA | [Ragione sociale, sede, P.IVA] |
| TECNICO MANUTENTORE | [Nome e cognome] |
| QUALIFICA / ATTESTAZIONE | [Estremi, ove prevista e applicabile alla data dell’intervento] |
| NUMERO IDENTIFICATIVO / NOT | [Compilare se pertinente] |
| STRUMENTI UTILIZZATI | [Descrizione, modello, matricola] |
| STATO TARATURA / VERIFICA | [Certificato, data, scadenza o controllo funzionale] |
3.3 Coordinamento e misure preventive
| ☐ Responsabile informato prima delle prove | ☐ Occupanti / vigilanza informati |
| ☐ Trasmissioni remote isolate o presidiate | ☐ Comandi verso impianti terzi messi in sicurezza |
| ☐ Sistemi di estinzione esclusi secondo procedura | ☐ Misure compensative attivate |
| ☐ Permesso di lavoro acquisito | ☐ Accessi e aree di prova resi sicuri |
| ☐ Ripristino previsto e verificato a fine intervento | ☐ Altro: ________________________________ |
4 CONTROLLI PRELIMINARI E DOCUMENTALI
| N. | Voce di controllo | Esito | Rilievi / riferimento |
|---|---|---|---|
| 4.1 | Corrispondenza tra impianto installato, planimetrie ed elenco dispositivi | ☐ C ☐ NC ☐ NA | [Note] |
| 4.2 | Disponibilità e leggibilità delle istruzioni operative presso la centrale | ☐ C ☐ NC ☐ NA | [Note] |
| 4.3 | Registro controlli e rapporti precedenti disponibili e aggiornati | ☐ C ☐ NC ☐ NA | [Note] |
| 4.4 | Anomalie pregresse chiuse o riportate nel presente intervento | ☐ C ☐ NC ☐ NA | [Note] |
| 4.5 | Accessibilità a centrale, alimentatori, dispositivi e locali tecnici | ☐ C ☐ NC ☐ NA | [Note] |
| 4.6 | Assenza di modifiche ambientali che ostacolino la rivelazione o l’allarme | ☐ C ☐ NC ☐ NA | [Note] |
| 4.7 | Identificazione di zone, loop, linee e dispositivi coerente e leggibile | ☐ C ☐ NC ☐ NA | [Note] |
| 4.8 | Disponibilità di ricambi, chiavi, codici e accessori necessari | ☐ C ☐ NC ☐ NA | [Note] |
| 4.9 | Condizioni di pulizia, temperatura, umidità, polvere o lavorazioni particolari valutate | ☐ C ☐ NC ☐ NA | [Note] |
| 4.10 | Eventuali lavori edilizi o impiantistici recenti segnalati e verificati | ☐ C ☐ NC ☐ NA | [Note] |
5 CENTRALE, LINEE E ALIMENTAZIONI
5.1 Centrale di controllo e segnalazione
| N. | Controllo / prova | Metodo o criterio | Esito | Valore / note |
|---|---|---|---|---|
| 5.1.1 | Integrità, fissaggio, accessibilità, identificazione e pulizia | [Visivo / manuale] | ☐ C ☐ NC ☐ NA | [Note] |
| 5.1.2 | Indicatori, display, tastiera, stampante e segnalazioni locali | [Procedura costruttore] | ☐ C ☐ NC ☐ NA | [Note] |
| 5.1.3 | Data, ora, storico eventi e memoria anomalie | [Confronto / lettura log] | ☐ C ☐ NC ☐ NA | [Note] |
| 5.1.4 | Segnalazione distinta di allarme, guasto, esclusione e alimentazione | [Simulazione controllata] | ☐ C ☐ NC ☐ NA | [Note] |
| 5.1.5 | Comandi di tacitazione, ripristino, evacuazione e livelli di accesso | [Procedura autorizzata] | ☐ C ☐ NC ☐ NA | [Note] |
| 5.1.6 | Comunicazione con pannelli remoti, nodi di rete e supervisione | [Prova funzionale] | ☐ C ☐ NC ☐ NA | [Note] |
| 5.1.7 | Segnalazione guasto linea, corto circuito o perdita comunicazione | [Simulazione ammessa] | ☐ C ☐ NC ☐ NA | [Note] |
| 5.1.8 | Ripristino della configurazione iniziale dopo le prove | [Verifica finale] | ☐ C ☐ NC ☐ NA | [Note] |
5.2 Alimentazione primaria e secondaria
| Elemento | Dato nominale / identificativo | Misura / verifica | Esito | Note |
|---|---|---|---|---|
| Alimentazione di rete | [Tensione / circuito / protezione] | [Valore e metodo] | ☐ C ☐ NC ☐ NA | [Note] |
| Alimentatore / caricabatterie | [Marca, modello, dati] | [Tensione / corrente / segnalazioni] | ☐ C ☐ NC ☐ NA | [Note] |
| Batteria 1 | [Tipo, capacità, data] | [Tensione / test / stato] | ☐ C ☐ NC ☐ NA | [Note] |
| Batteria 2 | [Tipo, capacità, data] | [Tensione / test / stato] | ☐ C ☐ NC ☐ NA | [Note] |
| Commutazione su alimentazione secondaria | [Criterio applicabile] | [Prova effettuata] | ☐ C ☐ NC ☐ NA | [Note] |
| Segnalazione mancanza rete / batteria | [Criterio applicabile] | [Prova effettuata] | ☐ C ☐ NC ☐ NA | [Note] |
| Autonomia / capacità residua | [Dato di progetto o manuale] | [Esito test o calcolo allegato] | ☐ C ☐ NC ☐ NA | [Allegato n.] |
6 DISPOSITIVI DI RIVELAZIONE E SEGNALAZIONE MANUALE
6.1 Riepilogo del campionamento / copertura delle prove
| Tipologia | Installati | Previsti in prova | Provati | Conformi | NC | Note |
|---|---|---|---|---|---|---|
| Rivelatori ottici di fumo | [n.] | [n. / criterio] | [n.] | [n.] | [n.] | [Note] |
| Rivelatori termici | [n.] | [n. / criterio] | [n.] | [n.] | [n.] | [Note] |
| Rivelatori multisensore | [n.] | [n. / criterio] | [n.] | [n.] | [n.] | [Note] |
| Rivelatori lineari / a barriera | [n.] | [n. / criterio] | [n.] | [n.] | [n.] | [Note] |
| Sistemi ad aspirazione | [n.] | [n. / criterio] | [n.] | [n.] | [n.] | [Note] |
| Rivelatori di fiamma / speciali | [n.] | [n. / criterio] | [n.] | [n.] | [n.] | [Note] |
| Punti di segnalazione manuale | [n.] | [n. / criterio] | [n.] | [n.] | [n.] | [Note] |
| Moduli ingresso / monitoraggio | [n.] | [n. / criterio] | [n.] | [n.] | [n.] | [Note] |
6.2 Controlli generali sui dispositivi
| N. | Voce | Esito | Rilievi |
|---|---|---|---|
| 6.2.1 | Ubicazione, accessibilità e identificazione coerenti con gli elaborati | ☐ C ☐ NC ☐ NA | [Note] |
| 6.2.2 | Integrità, fissaggio, base, protezioni e assenza di ostruzioni | ☐ C ☐ NC ☐ NA | [Note] |
| 6.2.3 | Pulizia e condizioni ambientali compatibili con il sensore | ☐ C ☐ NC ☐ NA | [Note] |
| 6.2.4 | Attivazione con metodo e attrezzatura idonei alla tecnologia | ☐ C ☐ NC ☐ NA | [Note] |
| 6.2.5 | Corretta identificazione in centrale e localizzazione del punto in allarme | ☐ C ☐ NC ☐ NA | [Note] |
| 6.2.6 | Tempi, sequenze e ripristino coerenti con il criterio applicabile | ☐ C ☐ NC ☐ NA | [Note] |
| 6.2.7 | Segnalazione di rimozione, isolamento o guasto ove prevista | ☐ C ☐ NC ☐ NA | [Note] |
| 6.2.8 | Punti manuali accessibili, integri, identificati e provati con chiave / dispositivo idoneo | ☐ C ☐ NC ☐ NA | [Note] |
7 ALLARMI, TRASMISSIONI E INTERFACCE DI SICUREZZA
7.1 Dispositivi di allarme
| Elemento / area | Quantità | Prova eseguita | Esito | Osservazioni |
|---|---|---|---|---|
| Sirene / segnalatori acustici | [n.] | [Attivazione / udibilità / sequenza] | ☐ C ☐ NC ☐ NA | [Note] |
| Lampeggianti / segnalatori ottici | [n.] | [Attivazione / visibilità] | ☐ C ☐ NC ☐ NA | [Note] |
| Pannelli ottico-acustici | [n.] | [Messaggio / attivazione] | ☐ C ☐ NC ☐ NA | [Note] |
| Dispositivi per persone con esigenze specifiche | [n.] | [Tipologia / prova] | ☐ C ☐ NC ☐ NA | [Note] |
| Allarme locale presso centrale / presidio | [n.] | [Sequenza / tacitazione] | ☐ C ☐ NC ☐ NA | [Note] |
| Altro | [n.] | [Descrizione] | ☐ C ☐ NC ☐ NA | [Note] |
7.2 Trasmissione e supervisione
| Funzione | Destinatario / sistema | Prova | Esito | Rilievi |
|---|---|---|---|---|
| Trasmissione allarme incendio | [Centrale remota / vigilanza / altro] | [Prova concordata] | ☐ C ☐ NC ☐ NA | [Note] |
| Trasmissione guasto | [Destinatario] | [Prova concordata] | ☐ C ☐ NC ☐ NA | [Note] |
| Supervisione grafica / BMS | [Sistema] | [Identificazione e stato] | ☐ C ☐ NC ☐ NA | [Note] |
| Rete tra centrali / nodi | [Topologia] | [Comunicazione / perdita nodo] | ☐ C ☐ NC ☐ NA | [Note] |
7.3 Interfacce e matrice causa-effetto
| Comando / interfaccia | Evento di attivazione | Esito atteso | Esito prova | Note |
|---|---|---|---|---|
| Chiusura porte / serrande tagliafuoco | [Zona / logica] | [Da progetto] | ☐ C ☐ NC ☐ NA | [Note] |
| Arresto ventilazione / chiusura serrande | [Zona / logica] | [Da progetto] | ☐ C ☐ NC ☐ NA | [Note] |
| Comando ascensori / impianti elevatori | [Zona / logica] | [Da progetto] | ☐ C ☐ NC ☐ NA | [Note] |
| Sblocco accessi / uscite | [Zona / logica] | [Da progetto] | ☐ C ☐ NC ☐ NA | [Note] |
| Attivazione EVAC | [Zona / logica] | [Da progetto] | ☐ C ☐ NC ☐ NA | [Note] |
| Comando impianto di spegnimento | [Zona / doppio consenso / logica] | [Da progetto] | ☐ C ☐ NC ☐ NA | [Note] |
| Altri comandi | [Descrizione] | [Da progetto] | ☐ C ☐ NC ☐ NA | [Note] |
8 REGISTRO DETTAGLIATO DEI DISPOSITIVI PROVATI
| N. | ID / indirizzo | Zona / loop | Tipologia | Ubicazione | Metodo / strumento | Esito | Rilievi |
|---|---|---|---|---|---|---|---|
| 1 | [_____] | [_____] | [________] | [________________] | [____________] | [C/NC/NA] | [____________] |
| 2 | [_____] | [_____] | [________] | [________________] | [____________] | [C/NC/NA] | [____________] |
| 3 | [_____] | [_____] | [________] | [________________] | [____________] | [C/NC/NA] | [____________] |
| 4 | [_____] | [_____] | [________] | [________________] | [____________] | [C/NC/NA] | [____________] |
| 5 | [_____] | [_____] | [________] | [________________] | [____________] | [C/NC/NA] | [____________] |
| 6 | [_____] | [_____] | [________] | [________________] | [____________] | [C/NC/NA] | [____________] |
| 7 | [_____] | [_____] | [________] | [________________] | [____________] | [C/NC/NA] | [____________] |
| 8 | [_____] | [_____] | [________] | [________________] | [____________] | [C/NC/NA] | [____________] |
| 9 | [_____] | [_____] | [________] | [________________] | [____________] | [C/NC/NA] | [____________] |
| 10 | [_____] | [_____] | [________] | [________________] | [____________] | [C/NC/NA] | [____________] |
| 11 | [_____] | [_____] | [________] | [________________] | [____________] | [C/NC/NA] | [____________] |
| 12 | [_____] | [_____] | [________] | [________________] | [____________] | [C/NC/NA] | [____________] |
| 13 | [_____] | [_____] | [________] | [________________] | [____________] | [C/NC/NA] | [____________] |
| 14 | [_____] | [_____] | [________] | [________________] | [____________] | [C/NC/NA] | [____________] |
8A REGISTRO DETTAGLIATO DEI DISPOSITIVI PROVATI – CONTINUAZIONE
| N. | ID / indirizzo | Zona / loop | Tipologia | Ubicazione | Metodo / strumento | Esito | Rilievi |
|---|---|---|---|---|---|---|---|
| 15 | [_____] | [_____] | [________] | [________________] | [____________] | [C/NC/NA] | [____________] |
| 16 | [_____] | [_____] | [________] | [________________] | [____________] | [C/NC/NA] | [____________] |
| 17 | [_____] | [_____] | [________] | [________________] | [____________] | [C/NC/NA] | [____________] |
| 18 | [_____] | [_____] | [________] | [________________] | [____________] | [C/NC/NA] | [____________] |
| 19 | [_____] | [_____] | [________] | [________________] | [____________] | [C/NC/NA] | [____________] |
| 20 | [_____] | [_____] | [________] | [________________] | [____________] | [C/NC/NA] | [____________] |
| 21 | [_____] | [_____] | [________] | [________________] | [____________] | [C/NC/NA] | [____________] |
| 22 | [_____] | [_____] | [________] | [________________] | [____________] | [C/NC/NA] | [____________] |
| 23 | [_____] | [_____] | [________] | [________________] | [____________] | [C/NC/NA] | [____________] |
| 24 | [_____] | [_____] | [________] | [________________] | [____________] | [C/NC/NA] | [____________] |
| 25 | [_____] | [_____] | [________] | [________________] | [____________] | [C/NC/NA] | [____________] |
| 26 | [_____] | [_____] | [________] | [________________] | [____________] | [C/NC/NA] | [____________] |
| 27 | [_____] | [_____] | [________] | [________________] | [____________] | [C/NC/NA] | [____________] |
| 28 | [_____] | [_____] | [________] | [________________] | [____________] | [C/NC/NA] | [____________] |
| 29 | [_____] | [_____] | [________] | [________________] | [____________] | [C/NC/NA] | [____________] |
9 ANOMALIE, NON CONFORMITÀ E AZIONI CORRETTIVE
| N. | Dispositivo / area | Descrizione anomalia | Impatto / priorità | Azione eseguita o richiesta | Stato |
|---|---|---|---|---|---|
| A01 | [ID / area] | [Descrizione completa] | [Immediata / urgente / programmabile] | [Riparazione / sostituzione / approfondimento] | [Aperta / chiusa] |
| A02 | [ID / area] | [Descrizione completa] | [Priorità] | [Azione] | [Stato] |
| A03 | [ID / area] | [Descrizione completa] | [Priorità] | [Azione] | [Stato] |
| A04 | [ID / area] | [Descrizione completa] | [Priorità] | [Azione] | [Stato] |
| A05 | [ID / area] | [Descrizione completa] | [Priorità] | [Azione] | [Stato] |
| A06 | [ID / area] | [Descrizione completa] | [Priorità] | [Azione] | [Stato] |
| A07 | [ID / area] | [Descrizione completa] | [Priorità] | [Azione] | [Stato] |
9.1 Misure temporanee e comunicazioni effettuate
| Data / ora | Misura o comunicazione | Responsabile / destinatario | Scadenza / condizione di chiusura |
|---|---|---|---|
| [gg/mm hh:mm] | [Presidio, ronda, esclusione area, informazione, altro] | [Nome / ruolo] | [Termine] |
| [gg/mm hh:mm] | [Descrizione] | [Nome / ruolo] | [Termine] |
| [gg/mm hh:mm] | [Descrizione] | [Nome / ruolo] | [Termine] |
10 RICAMBI, INTERVENTI E RIPRISTINO
10.1 Materiali e componenti installati o sostituiti
| N. | Componente | Marca / modello / codice | Matricola / lotto | Quantità | Ubicazione / ID | Motivo |
|---|---|---|---|---|---|---|
| 1 | [Descrizione] | [Dati] | [Dati] | [n.] | [Area / ID] | [Guasto / fine vita / altro] |
| 2 | [Descrizione] | [Dati] | [Dati] | [n.] | [Area / ID] | [Motivo] |
| 3 | [Descrizione] | [Dati] | [Dati] | [n.] | [Area / ID] | [Motivo] |
| 4 | [Descrizione] | [Dati] | [Dati] | [n.] | [Area / ID] | [Motivo] |
| 5 | [Descrizione] | [Dati] | [Dati] | [n.] | [Area / ID] | [Motivo] |
10.2 Operazioni di ripristino finale
| N. | Verifica finale | Esito | Note |
|---|---|---|---|
| 10.2.1 | Rimozione delle esclusioni temporanee e ripristino di zone / loop / dispositivi | ☐ C ☐ NC ☐ NA | [Note] |
| 10.2.2 | Ripristino delle trasmissioni remote e conferma con il destinatario | ☐ C ☐ NC ☐ NA | [Note] |
| 10.2.3 | Ripristino dei comandi verso impianti terzi e delle sicurezze | ☐ C ☐ NC ☐ NA | [Note] |
| 10.2.4 | Assenza di allarmi, guasti ed esclusioni non autorizzati in centrale | ☐ C ☐ NC ☐ NA | [Note] |
| 10.2.5 | Data e ora corrette, storico eventi salvato e documentazione aggiornata | ☐ C ☐ NC ☐ NA | [Note] |
| 10.2.6 | Aree di lavoro lasciate in sicurezza e dispositivi nuovamente accessibili | ☐ C ☐ NC ☐ NA | [Note] |
| 10.2.7 | Responsabile informato dell’esito e delle anomalie residue | ☐ C ☐ NC ☐ NA | [Note] |
11 ESITO DELL’INTERVENTO E PRESCRIZIONI
11.1 Valutazione conclusiva
| ☐ Impianto operativo senza limitazioni rilevate |
| ☐ Impianto operativo con prescrizioni e anomalie non bloccanti |
| ☐ Impianto parzialmente indisponibile con misure compensative attive |
| ☐ Impianto non disponibile / fuori servizio |
| ☐ Verifica non completata per impedimenti indicati nel rapporto |
| ☐ Necessario intervento integrativo o approfondimento progettuale |
| DATA E ORA DI RICONSEGNA | [gg/mm/aaaa – hh:mm] |
| STATO DELLA CENTRALE ALLA RICONSEGNA | [Normale / guasto / esclusioni autorizzate / altro] |
| ANOMALIE APERTE | [n.] Riferimenti: [A__ / A__ / A__] |
| TERMINE RACCOMANDATO PER IL RIPRISTINO | [Data o condizione] |
| PROSSIMO CONTROLLO PROGRAMMATO | [gg/mm/aaaa oppure criterio applicabile] |
| RAPPORTO / PREVENTIVO INTEGRATIVO | [Numero e data, se previsto] |
11.2 Consegna della documentazione
| ☐ Copia del rapporto consegnata al responsabile | ☐ Rapporto allegato / destinato al registro antincendio |
| ☐ Elenco anomalie consegnato | ☐ Planometrie o elenco dispositivi aggiornati |
| ☐ Log / esportazioni allegati | ☐ Certificati strumenti o ricambi allegati |
| ☐ Altro: ________________________________________________ |
12 FIRME, ALLEGATI E CONTROLLO FINALE
12.1 Sottoscrizioni
| Soggetto | Nominativo e ruolo | Data / ora | Firma |
|---|---|---|---|
| Tecnico manutentore | [Nome e cognome] | [gg/mm/aaaa – hh:mm] | |
| Responsabile impresa manutentrice | [Nome e qualifica, se previsto] | [gg/mm/aaaa] | |
| Responsabile attività / delegato | [Nome e ruolo] | [gg/mm/aaaa – hh:mm] | |
| Altro soggetto presente | [Nome e ruolo] | [gg/mm/aaaa] |
12.2 Registro degli allegati
| All. | Titolo / contenuto | Data | Pagine / file | Note |
|---|---|---|---|---|
| A | [Elenco dispositivi provati / esportazione] | [gg/mm/aaaa] | [n.] | [Note] |
| B | [Log eventi / schermate centrale] | [gg/mm/aaaa] | [n.] | [Note] |
| C | [Misure / certificati strumenti] | [gg/mm/aaaa] | [n.] | [Note] |
| D | [Fotografie / planimetrie annotate] | [gg/mm/aaaa] | [n.] | [Note] |
| E | [Altro] | [gg/mm/aaaa] | [n.] | [Note] |
12.3 Checklist prima dell’emissione
| ☐ Dati di sito, impianto e rapporto completi | ☐ Tipo di intervento e criteri applicabili indicati |
| ☐ Dispositivi provati identificati univocamente | ☐ Esiti NC richiamati nella sezione anomalie |
| ☐ Azioni e materiali sostituiti registrati | ☐ Ripristino finale verificato e documentato |
| ☐ Misure compensative e scadenze comunicate | ☐ Prossimo controllo indicato senza automatismi non verificati |
| ☐ Firme e allegati presenti | ☐ Copia destinata al registro dei controlli antincendio |
Fac Simile Scheda Manutenzione Impianto Rilevazione Fumi Word da Scaricare
In questa sezione è presente un modello scheda manutenzione impianto rilevazione fumi da scaricare. Il modulo scheda manutenzione impianto rilevazione fumi compilabile messo a disposizione è in formato DOC, può quindi essere aperto e compilato utilizzando Word o un altro programma che supporta questo formato.
La compilazione è molto semplice, basta infatti inserire i dati mancanti negli spazi presenti nel documento.
Una volta compilato, il fac simile scheda manutenzione impianto rilevazione fumi può essere convertito in PDF o stampato.
Modello Scheda Manutenzione Impianto Rilevazione Fumi PDF Editabile
Di seguito viene messo a disposizione un modello scheda manutenzione impianto rilevazione fumi PDF editabile
Fac Simile Scheda Manutenzione Impianto Rilevazione Fumi Excel
In questa sezione è presente un modello scheda manutenzione impianto rilevazione fumi Excel da scaricare e compilare.
