Fac Simile Relazione Geotecnica

In questa pagina è possibile trovare un fac simile relazione geotecnica da scaricare e compilare.

Relazione Geotecnica

La relazione geotecnica è un elaborato tecnico fondamentale nella progettazione di opere che interagiscono con il terreno. Il documento descrive le caratteristiche fisiche e meccaniche del sottosuolo e analizza il comportamento del terreno in relazione alla costruzione prevista. Non deve essere confusa con la relazione geologica, anche se i due elaborati sono strettamente collegati. La relazione geologica ricostruisce la natura, la struttura e l’evoluzione del sito, esaminando aspetti come la stratigrafia, la geomorfologia, la presenza di falde e le condizioni di pericolosità. La relazione geotecnica utilizza questi dati, insieme ai risultati delle indagini eseguite, per definire il modello del terreno da impiegare nei calcoli progettuali.

La redazione della relazione geotecnica è normalmente necessaria per nuove costruzioni, ampliamenti strutturali, fondazioni, muri di sostegno, paratie, scavi, rilevati, opere interrate e interventi di consolidamento. Può essere richiesta anche per lavori su edifici esistenti, soprattutto quando vengono modificati i carichi trasmessi al terreno, sono presenti cedimenti o dissesti oppure devono essere realizzate opere che incidono sull’equilibrio del sottosuolo. La necessità e il livello di approfondimento del documento dipendono quindi dalle caratteristiche dell’intervento, dalle condizioni del sito e dalla complessità dell’opera. La relazione deve essere basata su una campagna di indagini adeguata. Le prove non possono essere stabilite in modo identico per ogni progetto, ma devono essere programmate considerando le dimensioni dell’opera, i carichi previsti e la profondità del terreno interessato. Tra le indagini utilizzabili rientrano i sondaggi geognostici, le prove penetrometriche, il prelievo di campioni, le analisi di laboratorio, le misurazioni della falda e le indagini geofisiche. I dati raccolti devono essere sufficienti a ricostruire le caratteristiche dei diversi strati di terreno e a individuare eventuali criticità che potrebbero influenzare la stabilità o la durabilità della costruzione.

All’interno della relazione vengono identificate le principali unità geotecniche presenti nel sottosuolo. Per ciascuna di esse devono essere indicati i parametri necessari alla progettazione, come il peso di volume, la resistenza al taglio, la coesione, l’angolo di attrito, la deformabilità e la permeabilità. Devono inoltre essere illustrate le condizioni della falda e le possibili variazioni nel tempo. Il professionista deve spiegare come sono stati interpretati i risultati delle prove e come sono stati scelti i valori utilizzati nelle verifiche, tenendo conto delle incertezze e della variabilità naturale dei terreni. Sulla base del modello geotecnico vengono effettuate le verifiche relative alla sicurezza e alla funzionalità dell’opera. A seconda del tipo di intervento possono essere analizzate la capacità portante delle fondazioni, la stabilità rispetto allo scorrimento e al ribaltamento, la stabilità globale del complesso terreno struttura, i cedimenti e gli spostamenti previsti. Per muri, scavi e paratie devono essere considerate anche le spinte del terreno e le condizioni che possono verificarsi durante le diverse fasi di cantiere. Le situazioni temporanee possono infatti risultare più gravose rispetto alla configurazione finale dell’opera.

La relazione geotecnica deve essere coerente con la relazione geologica, con il progetto strutturale e con gli elaborati relativi alle fondazioni. Eventuali differenze tra i documenti devono essere chiarite prima della presentazione del progetto. Una relazione generica, non riferita alle reali condizioni del terreno o priva di adeguate indagini, può causare richieste di integrazione da parte degli uffici competenti e rendere difficile la verifica della sicurezza dell’intervento. Per gli interventi soggetti alla normativa sismica devono essere considerati anche gli effetti del terremoto sul terreno e sulle fondazioni. Il professionista deve valutare la risposta del sottosuolo, la stabilità del sito e, quando necessario, il rischio di liquefazione. Il deposito della relazione avviene generalmente insieme agli altri elaborati strutturali, secondo le procedure stabilite dalla normativa nazionale e dalle disposizioni regionali. Le modalità operative possono variare in base al territorio e alla classificazione dell’intervento, perciò è sempre necessario verificare le richieste del Genio Civile, del Comune o della piattaforma regionale utilizzata.

La relazione deve essere sottoscritta da un professionista abilitato nell’ambito delle proprie competenze e deve essere sviluppata in coordinamento con il progettista strutturale e con il tecnico incaricato dello studio geologico. Non si tratta di un semplice allegato amministrativo, ma di un documento essenziale per dimostrare che le fondazioni e le opere a contatto con il terreno sono state progettate sulla base di dati attendibili e verifiche adeguate. Un fac simile può essere utile come traccia, ma i contenuti devono sempre essere adattati al sito, all’opera e alle prescrizioni applicabili.

Fac Simile Relazione Geotecnica
Fac Simile Relazione Geotecnica

Esempio di Relazione Geotecnica

Di seguito è possibile trovare un esempio di relazione geotecnica.

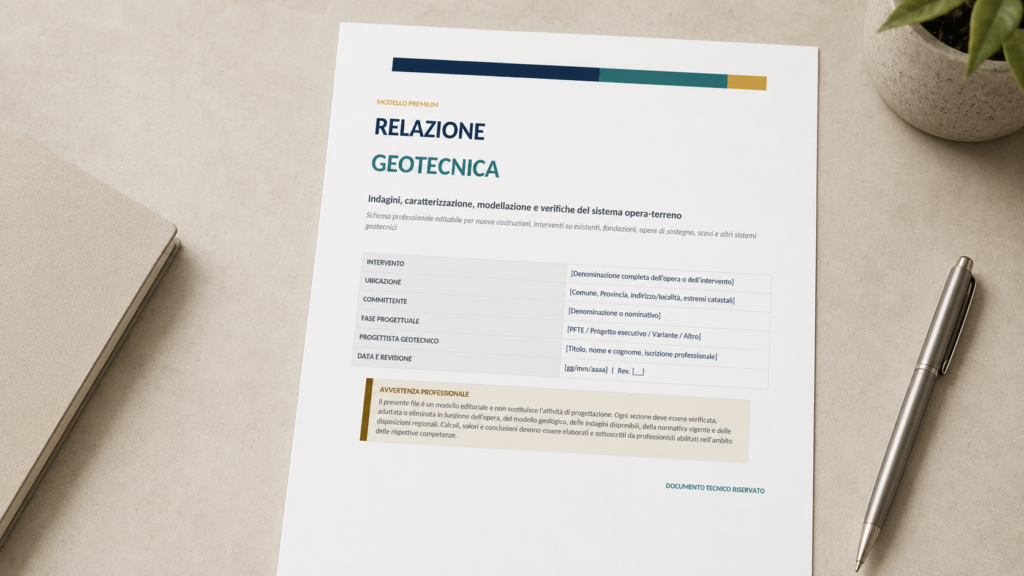

RELAZIONE
GEOTECNICA

Indagini, caratterizzazione, modellazione e verifiche del sistema opera-terreno

Schema professionale editabile per nuove costruzioni, interventi su esistenti, fondazioni, opere di sostegno, scavi e altri sistemi geotecnici

INTERVENTO [Denominazione completa dell’opera o dell’intervento]
UBICAZIONE [Comune, Provincia, indirizzo/località, estremi catastali]
COMMITTENTE [Denominazione o nominativo]
FASE PROGETTUALE [PFTE / Progetto esecutivo / Variante / Altro]
PROGETTISTA GEOTECNICO [Titolo, nome e cognome, iscrizione professionale]
DATA E REVISIONE [gg/mm/aaaa] | Rev. [__]
AVVERTENZA PROFESSIONALE
Il presente file è un modello editoriale e non sostituisce l’attività di progettazione. Ogni sezione deve essere verificata, adattata o eliminata in funzione dell’opera, del modello geologico, delle indagini disponibili, della normativa vigente e delle disposizioni regionali. Calcoli, valori e conclusioni devono essere elaborati e sottoscritti da professionisti abilitati nell’ambito delle rispettive competenze.

DOCUMENTO TECNICO RISERVATO

CONTROLLO DEL DOCUMENTO

Campo Informazione
Codice elaborato [RG-___]
Titolo elaborato Relazione geotecnica
Commessa [Codice / denominazione]
Stato documento ☐ Bozza ☐ Per verifica ☐ Emesso ☐ Come costruito
Livello di riservatezza ☐ Ordinario ☐ Riservato ☐ Altro: __________
Formato di firma ☐ Digitale ☐ Autografa ☐ Entrambi

0.1 Registro delle revisioni

Rev. Data Descrizione modifica Redatto Verificato Approvato
00 [gg/mm/aaaa] Prima emissione [___] [___] [___]
01 [gg/mm/aaaa] [Descrizione] [___] [___] [___]
02 [gg/mm/aaaa] [Descrizione] [___] [___] [___]
03 [gg/mm/aaaa] [Descrizione] [___] [___] [___]

0.2 Gruppo di progettazione e responsabilità

Ruolo Professionista / società Ordine e n. Attività svolta Firma
Progettista geotecnico [ ] [ ] Piano indagini, modello geotecnico, verifiche [________]
Progettista strutturale [ ] [ ] Azioni, interazione, fondazioni e coordinamento [________]
Geologo incaricato [ ] [ ] Modello geologico, geomorfologico e idrogeologico [________]
Responsabile indagini [ ] [ ] Esecuzione e restituzione indagini in sito [________]
Laboratorio prove [ ] [Aut. n. ____] Prove su terre/rocce e certificazione [________]
USO DEL MODELLO
I testi in corsivo e le parentesi quadre contengono istruzioni o campi da sostituire. Le sezioni non pertinenti devono essere eliminate oppure marcate “Non applicabile”, riportando una motivazione tecnica. Evitare di lasciare campi vuoti nel documento emesso.

SOMMARIO

CONTROLLO DEL DOCUMENTO1 PREMESSA, INCARICO E OGGETTO2 QUADRO NORMATIVO E DOCUMENTALE3 IDENTIFICAZIONE DEL SITO E DELL’INTERVENTO4 DESCRIZIONE DELL’OPERA E AZIONI TRASMESSE AL TERRENO5 MODELLO GEOLOGICO E CONDIZIONI IDROGEOLOGICHE6 PROGRAMMA DELLE INDAGINI E DELLE PROVE7 CARATTERIZZAZIONE E MODELLO GEOTECNICO8 CARATTERIZZAZIONE SISMICA DEL SITO9 CRITERI DI PROGETTAZIONE E METODI DI ANALISI10 VERIFICHE DELLE FONDAZIONI SUPERFICIALI11 VERIFICHE DI PALI E FONDAZIONI PROFONDE12 OPERE DI SOSTEGNO, PARATIE, SCAVI E PENDII13 VERIFICHE IDRAULICHE E GESTIONE DELLE ACQUE14 FASI COSTRUTTIVE, CONTROLLI E PRESCRIZIONI15 METODO OSSERVAZIONALE E MONITORAGGIO16 RISULTATI, SINTESI DELLE VERIFICHE E GIUDIZIO TECNICO17 CONCLUSIONI E PRESCRIZIONI FINALI18 ELENCO DEGLI ALLEGATI19 CHECKLIST DI CONTROLLO PRIMA DELL’EMISSIONE
PERSONALIZZAZIONE
Eliminare le sezioni opzionali non pertinenti oppure indicare “Non applicabile” con motivazione tecnica. Aggiornare il sommario dopo ogni modifica strutturale al documento.

1 PREMESSA, INCARICO E OGGETTO

Torna al sommario

Inquadrare con precisione la finalità della relazione e il perimetro dell’incarico.

1.1 Premessa

Il sottoscritto [titolo, nome e cognome], iscritto a [Ordine/Collegio] della Provincia di [___] al n. [___], in qualità di [ruolo], su incarico di [committente], redige la presente relazione geotecnica relativa a [descrizione sintetica dell’intervento].



1.2 Oggetto e finalità

La relazione illustra le scelte progettuali di carattere geotecnico, il programma e i risultati delle indagini, la caratterizzazione fisica e meccanica dei materiali, il modello geotecnico del volume significativo, le condizioni idrauliche, i valori caratteristici e di progetto dei parametri, le analisi di interazione opera-terreno, le verifiche agli stati limite e le prescrizioni esecutive e di controllo pertinenti all’intervento.

Specificare le opere geotecniche analizzate, il livello progettuale, gli aspetti inclusi e le eventuali esclusioni motivate.




1.3 Limiti, assunzioni e coordinamento interdisciplinare

Tema Assunzione / limite / riferimento Azione di coordinamento
Modello geologico [Relazione geologica cod. ___ rev. ___] [Verificata coerenza / integrazione richiesta]
Azioni strutturali [Relazione di calcolo cod. ___ rev. ___] [Carichi e combinazioni acquisiti il ___]
Falda e idrologia [Dati piezometrici / relazione idraulica] [Scenario di progetto assunto]
Opere esistenti e confini [Rilievo / documentazione disponibile] [Verifiche interferenze]
Vincoli e pericolosità [PAI / strumenti urbanistici / microzonazione] [Compatibilità verificata / approfondimenti]

2 QUADRO NORMATIVO E DOCUMENTALE

Torna al sommario

Riportare esclusivamente riferimenti applicabili e aggiornati alla data di emissione.

2.1 Riferimenti nazionali principali

Riferimento Oggetto Applicabilità / note
D.M. 17 gennaio 2018 Aggiornamento delle Norme Tecniche per le Costruzioni, con particolare riferimento ai Capitoli 2, 3, 6, 7 e 10 [Applicabile / precisazioni]
Circolare 21 gennaio 2019, n. 7 C.S.LL.PP. Istruzioni per l’applicazione delle NTC 2018, con particolare riferimento al Capitolo C6 [Applicabile / precisazioni]
D.P.R. 6 giugno 2001, n. 380 Testo unico dell’edilizia, incluse disposizioni sulle opere strutturali e sui laboratori autorizzati [Applicabile / precisazioni]
Norme UNI / EN / ISO pertinenti Metodi di prova, classificazione, progettazione ed esecuzione [Elencare edizioni applicate]
Altri atti nazionali [Linee guida, decreti, norme di settore] [Applicabile / precisazioni]

2.2 Normativa regionale e locale

Ente / fonte Atto o disposizione Implicazioni sul progetto o deposito
Regione [___] [Legge / regolamento / DGR / istruzioni portale] [Documenti, firme, procedure, classificazione intervento]
Comune / Genio Civile [Regolamento / prescrizioni / modulistica] [ ]
Autorità di bacino / PAI [Piano e norme di attuazione] [Classe di pericolosità e prescrizioni]
Altri enti [ ] [ ]

2.3 Elaborati e dati utilizzati

Codice Titolo / contenuto Autore / ente Rev. / data Stato
[___] Relazione geologica [___] [___] ☐ Approvato ☐ Bozza
[___] Relazione sismica / pericolosità [___] [___] ☐ Approvato ☐ Bozza
[___] Relazione di calcolo strutturale [___] [___] ☐ Approvato ☐ Bozza
[___] Planimetria e sezioni di progetto [___] [___] ☐ Approvato ☐ Bozza
[___] Report indagini e certificati di prova [___] [___] ☐ Approvato ☐ Bozza
[___] Rilievi, dati storici e monitoraggi [___] [___] ☐ Approvato ☐ Bozza

3 IDENTIFICAZIONE DEL SITO E DELL’INTERVENTO

Torna al sommario

Definire univocamente ubicazione, vincoli, configurazione e contesto dell’opera.

DATI GENERALI DEL SITO
Comune e Provincia [ ]
Indirizzo / località [ ]
Coordinate geografiche Lat. [__________] Long. [__________] Sistema [__________]
Quota di riferimento [__________] m s.l.m. | Datum [__________]
Dati catastali Foglio [___] Particella/e [ ] Sub [____]
Destinazione d’uso [ ]
Zona / classificazione sismica [ ]
Classe d’uso e vita nominale Classe [__] VN [___] anni CU [____] VR [____] anni

3.1 Inquadramento territoriale e accessibilità

Descrivere il contesto urbano o extraurbano, la morfologia, le quote, l’accessibilità dei mezzi di indagine e di cantiere, le proprietà confinanti e le principali interferenze.





3.2 Vincoli e condizioni di pericolosità

Tema Classificazione / esito Fonte e data Prescrizioni
Pericolosità geomorfologica [ ] [ ] [ ]
Pericolosità idraulica [ ] [ ] [ ]
Rischio frana / PAI [ ] [ ] [ ]
Microzonazione sismica [ ] [ ] [ ]
Cavità / subsidenza / sinkhole [ ] [ ] [ ]
Altri vincoli [ ] [ ] [ ]
INSERIMENTO ELABORATI GRAFICI
Inserire una corografia, una planimetria del sito e almeno una planimetria con ubicazione delle indagini. Ogni figura deve riportare scala, nord, legenda, coordinate o riferimenti riconoscibili e fonte del dato.

4 DESCRIZIONE DELL’OPERA E AZIONI TRASMESSE AL TERRENO

Torna al sommario

Collegare il modello geotecnico alla reale configurazione strutturale e alle fasi esecutive.

4.1 Descrizione generale dell’intervento

Descrivere la tipologia strutturale, le dimensioni principali, i materiali, i livelli fuori terra e interrati, le opere provvisionali, gli scavi, i riporti, le opere di sostegno e le eventuali demolizioni o consolidamenti.






4.2 Sistema di fondazione previsto

☐ Fondazioni superficiali ☐ Platea ☐ Travi rovesce ☐ Plinti ☐ Fondazioni profonde ☐ Fondazioni miste ☐ Altro

Quota piano di posa [__________] m rispetto al riferimento [__________]
Dimensioni indicative [B = ____ m; L = ____ m; spessore = ____ m]
Materiale e classe [ ]
Collegamenti / giunti [ ]
Miglioramento del terreno [Non previsto / descrizione e prestazioni richieste]

4.3 Azioni e combinazioni di riferimento

Elemento / area N [kN] Vx [kN] Vy [kN] Mx [kNm] My [kNm] Combinazione Fonte
[Fondazione F1] [___] [___] [___] [___] [___] [SLU/SLE] [Calc. ___]
[Fondazione F2] [___] [___] [___] [___] [___] [SLU/SLE] [Calc. ___]
[Muro / paratia] [___] [___] [___] [___] [___] [SLU/SLE] [Calc. ___]
[Altro] [___] [___] [___] [___] [___] [SLU/SLE] [Calc. ___]

4.4 Opere e manufatti adiacenti

Descrivere fondazioni confinanti, sottoservizi, viabilità, edifici esistenti, corsi d’acqua e altri elementi sensibili. Indicare distanze, quote e criteri adottati per limitare cedimenti, vibrazioni, spostamenti o variazioni piezometriche.





5 MODELLO GEOLOGICO E CONDIZIONI IDROGEOLOGICHE

Torna al sommario

Sintetizzare solo gli elementi necessari alla progettazione geotecnica, rinviando alla relazione geologica per il quadro completo.

5.1 Sintesi del modello geologico

Riassumere successione litostratigrafica, origine dei depositi, assetto strutturale, geomorfologia, processi attivi o quiescenti, alterazione e discontinuità rilevanti per l’opera.






5.2 Assetto idrogeologico e falda

Punto / piezometro Quota terreno [m] Quota falda [m] Profondità [m] Data Condizione meteo / note
[PZ1] [___] [___] [___] [___] [___]
[PZ2] [___] [___] [___] [___] [___]
[Sondaggio / scavo] [___] [___] [___] [___] [___]
Scenario di progetto [___] [___] [___] [___] [Falda ordinaria / massima / transitoria]
Descrivere variazioni stagionali, falde sospese, drenaggi, permeabilità, aggressività delle acque e scenario piezometrico assunto nelle verifiche.




5.3 Coerenza tra modello geologico e modello geotecnico

Unità geologica Corrispondente unità geotecnica Intervallo di quota / profondità Note e incertezze
[UGeo-1] [UGT-1] [ ] [ ]
[UGeo-2] [UGT-2] [ ] [ ]
[UGeo-3] [UGT-3] [ ] [ ]
[Substrato] [UGT-4] [ ] [ ]

6 PROGRAMMA DELLE INDAGINI E DELLE PROVE

Torna al sommario

Dimostrare che estensione e qualità delle indagini sono commisurate al volume significativo e agli stati limite considerati.

6.1 Obiettivi del piano di indagine

Indicare le domande progettuali a cui le indagini devono rispondere: geometria delle unità, resistenza, deformabilità, permeabilità, falda, risposta sismica, liquefazione, stabilità di scavi o pendii, capacità dei pali, aggressività chimica.





6.2 Volume significativo

Estensione planimetrica [ ]
Profondità investigata [Da quota ____ m a quota ____ m / fino a ____ m dal p.c.]
Criterio adottato [Influenza tensionale / meccanismo di collasso / geometria opera / altro]
Copertura delle indagini [Adeguata / integrazione necessaria / limiti]
Rappresentatività temporale [Falda, condizioni stagionali, dati storici]

6.3 Indagini geotecniche in sito

ID Tipo di indagine Coordinate / posizione Quota p.c. Profondità Data Esecutore Esito / riferimento
S1 Sondaggio a carotaggio [________] [___] [___] m [___] [___] [Report ___]
CPT1 CPT/CPTu/DPSH [________] [___] [___] m [___] [___] [Report ___]
PZ1 Piezometro [________] [___] [___] m [___] [___] [Report ___]
MASW1 Indagine geofisica [________] [___] [___] m [___] [___] [Report ___]
[___] [ ] [________] [___] [___] m [___] [___] [Report ___]

6.4 Campionamento e prove di laboratorio

Campione Sondaggio / quota Qualità Prova Norma / metodo Laboratorio Certificato Utilizzo
C1 S1 / [___] m [Q1-Q5] Granulometria / limiti [___] [___] [___] Classificazione
C2 S1 / [___] m [Q1-Q5] Taglio diretto / triassiale [___] [___] [___] Resistenza
C3 S2 / [___] m [Q1-Q5] Edometro [___] [___] [___] Deformabilità
C4 [___] [Q1-Q5] [ ] [___] [___] [___] [________]
TRACCIABILITÀ DELLE PROVE
Allegare i rapporti e i certificati pertinenti, indicando soggetto esecutore, autorizzazioni richieste, metodi di prova, data, campione o punto di indagine e collegamento univoco alle elaborazioni riportate nella relazione.

6.5 Valutazione di adeguatezza del quadro conoscitivo

☐ Adeguato senza integrazioni ☐ Adeguato con limitazioni dichiarate ☐ Da integrare prima del progetto esecutivo ☐ Da integrare durante i lavori

Motivare l’adeguatezza o indicare indagini integrative, tempistiche, soglie decisionali e conseguenze sulle scelte progettuali.




7 CARATTERIZZAZIONE E MODELLO GEOTECNICO

Torna al sommario

Definire unità omogenee, regime delle pressioni interstiziali e parametri coerenti con il problema progettuale.

7.1 Criteri di interpretazione

Descrivere correlazioni, procedure di interpretazione, conversioni, correzioni, effetti di scala, anisotropia, drenaggio, dipendenza dal livello deformativo e qualità dei dati. Distinguere valori misurati, derivati e assunti.





7.2 Unità geotecniche

Unità Descrizione e classificazione Profondità / quota Stato / struttura Comportamento atteso Dati di supporto
UGT-1 [Riporto / terreno vegetale / altro] [________] [Sciolto / addensato / consistenza] [________] [S1, CPT1, C1]
UGT-2 [Limo / argilla / sabbia / ghiaia] [________] [________] [________] [________]
UGT-3 [Terreno / roccia] [________] [________] [________] [________]
UGT-4 [Substrato] [________] [________] [________] [________]

7.3 Parametri fisici e di stato

Unità γ [kN/m³] γsat [kN/m³] w [%] e / n Dr [%] / Ic k [m/s] Note
UGT-1 [___] [___] [___] [___] [___] [___] [___]
UGT-2 [___] [___] [___] [___] [___] [___] [___]
UGT-3 [___] [___] [___] [___] [___] [___] [___]
UGT-4 [___] [___] [___] [___] [___] [___] [___]

7.4 Valori caratteristici dei parametri di resistenza

Unità Condizione c’k [kPa] φ’k [°] cuk [kPa] Roccia / discontinuità Criterio di scelta Fonte
UGT-1 [Drenata / non drenata] [___] [___] [___] [___] [5% / media prudente / altro] [___]
UGT-2 [Drenata / non drenata] [___] [___] [___] [___] [___] [___]
UGT-3 [Drenata / non drenata] [___] [___] [___] [___] [___] [___]
UGT-4 [Drenata / non drenata] [___] [___] [___] [___] [___] [___]

7.5 Parametri di deformabilità e consolidazione

Unità E / Eed [MPa] G0 [MPa] ν mv [m²/kN] cv [m²/s] OCR / Cc / Cs Livello deformativo / note
UGT-1 [___] [___] [___] [___] [___] [___] [___]
UGT-2 [___] [___] [___] [___] [___] [___] [___]
UGT-3 [___] [___] [___] [___] [___] [___] [___]
UGT-4 [___] [___] [___] [___] [___] [___] [___]

7.6 Modello geotecnico di calcolo

Descrivere geometria delle unità, superfici di contatto, discontinuità, falda, condizioni drenate o non drenate, parametri per ciascuno stato limite e semplificazioni adottate. Inserire sezioni geotecniche quotate e coerenti con gli elaborati di progetto.






8 CARATTERIZZAZIONE SISMICA DEL SITO

Torna al sommario

Compilare quando l’azione sismica è pertinente. Coordinare i dati con la relazione sismica e strutturale.

8.1 Parametri generali per l’azione sismica

Coordinate del sito Lat. [__________] Long. [__________]
Vita nominale e classe d’uso VN [___] anni | Classe [__] | CU [____] | VR [____] anni
Categoria di sottosuolo [A / B / C / D / E / analisi specifica]
Categoria topografica [T1 / T2 / T3 / T4]
Parametro rappresentativo Vs,eq [____] m/s / NSPT / cu / altro [____]
Risposta sismica locale ☐ Approccio semplificato ☐ Analisi specifica ☐ Non pertinente
Relazione di riferimento [Codice, revisione e data]

8.2 Profilo di velocità e prove dinamiche

Prova Metodo Profondità investigata Vs,eq / parametro Qualità / affidabilità Riferimento
[MASW-1] [MASW / Down-hole / Cross-hole / HVSR] [___] m [___] m/s [___] [Report ___]
[___] [ ] [___] m [___] [___] [___]

8.3 Stabilità del sito e fenomeni sismo-indotti

Fenomeno Applicabilità Metodo / verifica Esito Prescrizioni
Liquefazione ☐ Sì ☐ No ☐ Da approfondire [Criteri esclusione / analisi] [Verificato / non verificato] [________]
Instabilità di pendio ☐ Sì ☐ No ☐ Da approfondire [Analisi pseudo-statica / dinamica] [________] [________]
Cedimenti post-sismici ☐ Sì ☐ No ☐ Da approfondire [Metodo] [________] [________]
Fagliazione superficiale ☐ Sì ☐ No ☐ Da approfondire [Studio / cartografia] [________] [________]
Amplificazioni locali ☐ Sì ☐ No ☐ Da approfondire [RSL / coeff. stratigrafici] [________] [________]
VERIFICA DI LIQUEFAZIONE
Non limitarsi a selezionare “non applicabile”. Riportare i criteri normativi e geotecnici utilizzati per l’esclusione oppure descrivere dati, metodo, scenari sismici, profondità, falda ed esiti dell’analisi.

9 CRITERI DI PROGETTAZIONE E METODI DI ANALISI

Torna al sommario

Esplicitare stati limite, approcci progettuali, modelli costitutivi e software impiegati.

9.1 Problemi geotecnici e scelte tipologiche

Problema / meccanismo Scelta progettuale Alternative considerate Motivazione della scelta
Capacità portante / punzonamento [ ] [ ] [ ]
Cedimenti totali e differenziali [ ] [ ] [ ]
Scorrimento / ribaltamento [ ] [ ] [ ]
Stabilità globale [ ] [ ] [ ]
Acqua / sifonamento / sollevamento [ ] [ ] [ ]
Interferenza con opere esistenti [ ] [ ] [ ]

9.2 Stati limite considerati

Codice Stato limite / prestazione Pertinenza Criterio di verifica Sezione risultati
EQU Perdita di equilibrio del sistema ☐ Sì ☐ No [Einst,d ≤ Estb,d / altro] [§ ___]
GEO Raggiungimento resistenza del terreno ☐ Sì ☐ No [Ed ≤ Rd] [§ ___]
STR Raggiungimento resistenza strutturale ☐ Sì ☐ No [Coordinamento calc. strutturale] [§ ___]
UPL Sollevamento per pressione acqua ☐ Sì ☐ No [Verifica] [§ ___]
HYD Sifonamento / erosione interna ☐ Sì ☐ No [Verifica] [§ ___]
SLE Cedimenti, rotazioni, spostamenti ☐ Sì ☐ No [Limiti e prestazioni] [§ ___]

9.3 Approcci progettuali e coefficienti parziali

Verifica Approccio / combinazione Set A Set M Set R Note
Fondazioni superficiali [Approccio 1 / 2] [A1/A2] [M1/M2] [R1/R2/R3] [________]
Pali [Approccio] [___] [___] [___] [________]
Muri / paratie [Approccio] [___] [___] [___] [________]
Stabilità globale [Approccio] [___] [___] [___] [________]
Altro [Approccio] [___] [___] [___] [________]

9.4 Metodi e strumenti di calcolo

Analisi Metodo / teoria Software e versione Validazione / controlli File o allegato
Capacità portante [ ] [ ] [Confronto / benchmark / manuale] [________]
Cedimenti [ ] [ ] [ ] [________]
Stabilità [ ] [ ] [ ] [________]
Interazione terreno-struttura [ ] [ ] [ ] [________]
Descrivere ipotesi, condizioni al contorno, tipo di analisi, discretizzazione, modelli costitutivi, criteri di convergenza e controlli indipendenti effettuati.





10 VERIFICHE DELLE FONDAZIONI SUPERFICIALI

Torna al sommario

Compilare per plinti, travi rovesce, platee e altre fondazioni dirette. Eliminare se non pertinente.

10.1 Geometria e piano di posa

Fondazione B [m] L [m] Df [m] Quota posa [m] N terreno / inclinazione Unità di posa
F1 [___] [___] [___] [___] [___] [UGT-__]
F2 [___] [___] [___] [___] [___] [UGT-__]
F3 [___] [___] [___] [___] [___] [UGT-__]

10.2 Capacità portante e resistenza di progetto

Fondazione Combinazione Ed [kN / kPa] Rd [kN / kPa] Ed/Rd Esito Note
F1 [SLU ___] [___] [___] [___] ☐ OK ☐ NO [___]
F2 [SLU ___] [___] [___] [___] ☐ OK ☐ NO [___]
F3 [SLU ___] [___] [___] [___] ☐ OK ☐ NO [___]

10.3 Scorrimento, eccentricità e stabilità globale

Verifica Elemento / combinazione Domanda Ed Resistenza Rd / limite Rapporto / margine Esito
Scorrimento [F1 / SLU] [___] [___] [___] ☐ OK ☐ NO
Eccentricità / area reagente [F1 / SLU] [___] [___] [___] ☐ OK ☐ NO
Stabilità globale [Sezione ___] [___] [___] [___] ☐ OK ☐ NO
Altro [________] [___] [___] [___] ☐ OK ☐ NO

10.4 Cedimenti e rotazioni

Fondazione / punto Scenario Cedimento immediato [mm] Consolidazione [mm] Totale [mm] Differenziale / rotazione Limite Esito
F1 [SLE rara / quasi perm.] [___] [___] [___] [___] [___] ☐ OK ☐ NO
F2 [SLE rara / quasi perm.] [___] [___] [___] [___] [___] ☐ OK ☐ NO
Punti A-B [SLE] [___] [___] [___] [___] [___] ☐ OK ☐ NO

10.5 Prescrizioni per il piano di posa

Definire pulizia e regolarizzazione del fondo, rimozione di terreni scadenti, magrone, drenaggio, protezione dalle precipitazioni, controlli visivi e strumentali, eventuali prove di accettazione e gestione di difformità rispetto al modello.





11 VERIFICHE DI PALI E FONDAZIONI PROFONDE

Torna al sommario

Sezione opzionale. Compilare solo per pali, micropali, pozzi o fondazioni miste.

11.1 Tipologia e geometria

Gruppo / palo Tecnologia Diametro / sezione Lunghezza Quota testa / punta Inclinazione N. elementi
P1 [Trivellato / CFA / micropalo / battuto] [___] m [___] m [___] / [___] m [___]° [___]
P2 [ ] [___] m [___] m [___] / [___] m [___]° [___]

11.2 Resistenza assiale e trasversale

Elemento Tipo verifica Ed Rd Ed/Rd Metodo / dati Esito
P1 Compressione assiale [___] kN [___] kN [___] [Statico / prova carico] ☐ OK ☐ NO
P1 Trazione [___] kN [___] kN [___] [________] ☐ OK ☐ NO
P1 Carico trasversale [___] kN [___] kN [___] [p-y / altro] ☐ OK ☐ NO
Gruppo G1 Efficienza / blocco [___] [___] [___] [________] ☐ OK ☐ NO

11.3 Cedimenti, prove e controlli

Attività Quantità / frequenza Criterio di accettazione Responsabile Registrazione
Prove di progetto su pali pilota [___] [ ] [___] [Verbale / certificato]
Prove di carico in corso d’opera [___] [ ] [___] [Verbale / certificato]
Controlli d’integrità [___] [ ] [___] [Report]
Controlli esecutivi [Fango, cls, armature, verticalità, ecc.] [ ] [___] [Scheda palo]

11.4 Aspetti integrativi e prescrizioni specifiche

Aspetto Valutazione / scenario Metodo o dato di supporto Prescrizione / esito
Attrito negativo [Applicabile / non applicabile] [Profilo cedimenti / metodo] [ ]
Effetto gruppo o blocco [ ] [Metodo / modello] [ ]
Interazione platea-pali [ ] [Metodo / modello] [ ]
Stabilità laterale / snellezza [ ] [Metodo / verifica] [ ]
Aggressività e durabilità [Classe ambiente / dati chimici] [Certificati / norma] [Protezione / copriferro / materiale]
Variabilità esecutiva [Scostamenti ammissibili] [Controlli e rilievi] [Azioni correttive]
COERENZA CON IL PROGETTO STRUTTURALE
Verificare che rigidezze, vincoli, combinazioni, coefficienti, effetti di gruppo e criteri di accettazione coincidano con la relazione di calcolo e con il capitolato esecutivo.

12 OPERE DI SOSTEGNO, PARATIE, SCAVI E PENDII

Torna al sommario

Compilare le sole sottosezioni pertinenti, indicando anche condizioni temporanee di cantiere.

12.1 Geometria, sovraccarichi e falda

Opera / sezione Altezza / scavo Sovraccarichi Falda di progetto Terreno a monte / valle Fasi critiche
[Muro M1] [___] m [___] kPa [quota ___] [UGT-__ / UGT-__] [________]
[Paratia P1] [___] m [___] kPa [quota ___] [UGT-__ / UGT-__] [________]
[Pendio S1] [___] m [___] [quota ___] [UGT-__] [________]

12.2 Spinte e parametri di interazione

Sezione Stato di spinta φ’k / c’k δ / adesione K0 / Ka / Kp Acqua Metodo
M1 [Riposo / attiva / passiva] [___] / [___] [___] [___] [________] [________]
P1 [Riposo / attiva / passiva] [___] / [___] [___] [___] [________] [________]

12.3 Riepilogo verifiche

Opera Verifica Combinazione / fase Ed Rd / limite Esito Nota
M1 Scorrimento [___] [___] [___] ☐ OK ☐ NO [___]
M1 Ribaltamento / EQU [___] [___] [___] ☐ OK ☐ NO [___]
M1 Capacità portante [___] [___] [___] ☐ OK ☐ NO [___]
P1 Stabilità / infissione [___] [___] [___] ☐ OK ☐ NO [___]
S1 Stabilità globale [___] [___] [___] ☐ OK ☐ NO [___]
Scavo Sollevamento / sifonamento [___] [___] [___] ☐ OK ☐ NO [___]

12.4 Spostamenti e compatibilità con opere vicine

Riportare profili di spostamento, cedimenti indotti, rotazioni e vibrazioni previste. Confrontare con limiti prestazionali dell’opera e delle costruzioni adiacenti. Indicare eventuali soglie di allarme e intervento.





13 VERIFICHE IDRAULICHE E GESTIONE DELLE ACQUE

Torna al sommario

Valutare pressioni interstiziali, sollevamento, sifonamento, erosione interna, drenaggi e scenari di guasto.

13.1 Scenari idraulici di progetto

Scenario Quota piezometrica Durata / probabilità Opere drenanti attive Verifiche associate
Ordinario [___] m [________] [________] [SLE / esercizio]
Massimo di progetto [___] m [________] [________] [UPL / HYD / stabilità]
Cantiere [___] m [________] [wellpoint / pompe / altro] [Fondo scavo / paratia]
Guasto drenaggio [___] m [________] [Non disponibile] [Robustezza / emergenza]

13.2 Riepilogo verifiche idrauliche

Verifica Sezione / fase Domanda Resistenza / limite Margine Esito
Sollevamento UPL [________] [___] [___] [___] ☐ OK ☐ NO
Sifonamento HYD [________] [___] [___] [___] ☐ OK ☐ NO
Erosione interna [________] [___] [___] [___] ☐ OK ☐ NO
Capacità drenante [________] [___] [___] [___] ☐ OK ☐ NO

13.3 Sistemi di drenaggio e manutenzione

Descrivere drenaggi, filtri, geotessili, pompe, scarichi, accessibilità, ridondanza, controllo e manutenzione. Indicare responsabilità, frequenza delle ispezioni e azioni in caso di intasamento o innalzamento anomalo della falda.





14 FASI COSTRUTTIVE, CONTROLLI E PRESCRIZIONI

Torna al sommario

Le condizioni temporanee devono essere analizzate con lo stesso rigore delle condizioni definitive.

14.1 Sequenza esecutiva

Fase Descrizione Condizione geotecnica critica Controllo richiesto Criterio di avanzamento
1 Preparazione area e tracciamento [________] [Rilievo / sottoservizi] [________]
2 Scavo / sbancamento [Stabilità fronti / falda] [Ispezione / inclinometro / piezometro] [________]
3 Preparazione piano di posa [Rammollimento / terreno difforme] [Verbale accettazione] [________]
4 Fondazioni / sostegni [Sequenza / carichi] [Controlli materiali e geometria] [________]
5 Rinterri e drenaggi [Compattazione / filtrazione] [Prove densità / ispezioni] [________]
6 Messa in esercizio [Cedimenti / falda] [Monitoraggio iniziale] [________]

14.2 Controlli geotecnici in corso d’opera

Controllo Metodo / strumento Frequenza Soglia / criterio Registrazione Responsabile
Conformità terreno di posa [Ispezione / prova] [Ogni scavo] [Coerenza con UGT-__] [Verbale] [DL / specialista]
Compattazione rinterri [Proctor / densità / piastra] [___] [___] [Rapporto prova] [___]
Falda / pressioni [Piezometro] [___] [Allarme ___ / intervento ___] [Registro] [___]
Spostamenti [Inclinometro / topografia] [___] [Allarme ___ / intervento ___] [Report] [___]
Drenaggi [Ispezione / portata] [___] [___] [Checklist] [___]

14.3 Gestione delle difformità

PROCEDURA MINIMA
In caso di terreno, falda o comportamento difforme dal modello, sospendere le lavorazioni interessate quando necessario, documentare la condizione, informare progettista e direzione lavori, valutare indagini integrative e formalizzare eventuali varianti prima della ripresa.
Indicare flusso autorizzativo, ruoli, documenti da produrre, criteri di accettazione e gestione delle non conformità.




15 METODO OSSERVAZIONALE E MONITORAGGIO

Torna al sommario

Compilare quando previsto dal progetto o richiesto dalla complessità e incertezza del sistema geotecnico.

15.1 Applicabilità del metodo osservazionale

☐ Non applicato ☐ Applicato all’intera opera ☐ Applicato a specifiche fasi / opere ☐ Da definire in fase esecutiva

Motivare la scelta. In caso di applicazione, descrivere scenari prevedibili, soluzioni alternative già progettate, grandezze da controllare, soglie e tempi di intervento.





15.2 Piano di monitoraggio

Grandezza Strumento / ID Posizione Frequenza Valore atteso Soglia attenzione Soglia allarme Azione associata
Spostamento orizzontale [INC-1] [________] [___] [___] mm [___] mm [___] mm [________]
Cedimento [CAP-1] [________] [___] [___] mm [___] mm [___] mm [________]
Pressione piezometrica [PZ-1] [________] [___] [___] m [___] m [___] m [________]
Carico / forza [CEL-1] [________] [___] [___] kN [___] kN [___] kN [________]

15.3 Acquisizione, gestione e validazione dei dati

Specificare taratura, letture di zero, trasmissione, archiviazione, controllo qualità, responsabilità di revisione, periodicità dei report, reperibilità e protocollo di comunicazione delle soglie.





16 RISULTATI, SINTESI DELLE VERIFICHE E GIUDIZIO TECNICO

Torna al sommario

Fornire una sintesi leggibile e tracciabile, senza sostituire i calcoli di dettaglio.

16.1 Matrice riepilogativa

Opera / elemento Stato limite / prestazione Combinazione / scenario Indice utilizzo / risultato Limite Esito Rif. calcolo
[Fondazione F1] Capacità portante GEO [SLU ___] [___] ≤ 1,00 ☐ OK ☐ NO [All. ___]
[Fondazione F1] Cedimento SLE [SLE ___] [___] mm [___] mm ☐ OK ☐ NO [All. ___]
[Muro M1] Scorrimento / EQU [SLU ___] [___] [___] ☐ OK ☐ NO [All. ___]
[Paratia P1] Spostamento SLE [Fase ___] [___] mm [___] mm ☐ OK ☐ NO [All. ___]
[Scavo] UPL / HYD [Scenario ___] [___] [___] ☐ OK ☐ NO [All. ___]
[Pendio] Stabilità globale [Statico / sisma] [___] [___] ☐ OK ☐ NO [All. ___]

16.2 Condizioni di validità dei risultati

Condizione Valore / requisito Modalità di verifica Conseguenza se non rispettata
Quota e qualità del piano di posa [ ] [Ispezione / prova] [Riprogettazione / bonifica]
Falda massima [quota ___ m] [Piezometri] [Adeguamento drenaggi / verifica]
Carichi massimi [ ] [Relazione strutturale] [Nuova verifica]
Geometria e fasi [ ] [Controllo elaborati / cantiere] [Nuova verifica]
Parametri di terreno [ ] [Indagini / controlli] [Indagini integrative]

16.3 Giudizio tecnico

Sulla base del quadro conoscitivo, delle assunzioni dichiarate e delle verifiche eseguite, esprimere il giudizio sulla compatibilità geotecnica dell’intervento, indicando chiaramente eventuali condizioni, riserve, limitazioni o approfondimenti necessari.







17 CONCLUSIONI E PRESCRIZIONI FINALI

Torna al sommario

Le conclusioni devono essere coerenti con tutti gli elaborati e immediatamente utilizzabili dalla progettazione e dalla direzione lavori.

17.1 Conclusioni

Riassumere modello geotecnico, tipologia di fondazione o opera scelta, risultati principali, compatibilità dei cedimenti e della stabilità, gestione della falda, aspetti sismici e condizioni di validità.







17.2 Prescrizioni vincolanti per l’esecuzione

N. Prescrizione Fase Responsabile controllo Documento di evidenza
1 [Verifica del terreno di posa prima del getto] [Scavo] [DL / specialista] [Verbale]
2 [Gestione e abbassamento della falda] [Cantiere] [Impresa / DL] [Registro letture]
3 [Compattazione e controllo dei rinterri] [Rinterro] [Laboratorio / DL] [Certificati]
4 [Monitoraggio di spostamenti / cedimenti] [Cantiere / esercizio] [Responsabile monitoraggio] [Report]
5 [Altra prescrizione] [___] [___] [___]

17.3 Dichiarazione di coordinamento

Il documento deve essere letto congiuntamente alla relazione geologica, alla relazione strutturale, agli elaborati grafici e ai rapporti di indagine richiamati. Ogni modifica sostanziale di geometria, carichi, quota di posa, sistema di fondazione, fasi costruttive o condizioni idrauliche richiede una verifica della validità delle conclusioni geotecniche.

Luogo e data [ ], [gg/mm/aaaa]
Codice documento [ ]
Revisione [ ]
PROGETTISTA GEOTECNICO PROGETTISTA STRUTTURALE GEOLOGO INCARICATO
Nome:
Ordine/Collegio:
N. iscrizione:
Firma digitale/autografa
 		 Nome:
Ordine/Collegio:
N. iscrizione:
Firma digitale/autografa
 		 Nome:
Ordine/Collegio:
N. iscrizione:
Firma digitale/autografa


18 ELENCO DEGLI ALLEGATI

Torna al sommario

Garantire la corrispondenza univoca tra testo, elaborazioni, figure e certificati.

All. Codice Titolo Rev. / data Pagine / tavole Incluso
A [___] Corografia e planimetria ubicazione indagini [___] [___] ☐ Sì ☐ No
B [___] Sezioni geologiche e geotecniche [___] [___] ☐ Sì ☐ No
C [___] Stratigrafie, log e risultati prove in sito [___] [___] ☐ Sì ☐ No
D [___] Certificati prove di laboratorio [___] [___] ☐ Sì ☐ No
E [___] Tabulati delle verifiche geotecniche [___] [___] ☐ Sì ☐ No
F [___] Output di calcolo selezionati e validazione [___] [___] ☐ Sì ☐ No
G [___] Piano di monitoraggio e schede strumenti [___] [___] ☐ Sì ☐ No
H [___] Documentazione fotografica [___] [___] ☐ Sì ☐ No
I [___] Altri allegati: [ ] [___] [___] ☐ Sì ☐ No

18.1 Registro figure

Figura Titolo Fonte Scala / riferimento Pagina
Fig. 1 Inquadramento territoriale [___] [___] [___]
Fig. 2 Planimetria ubicazione indagini [___] [___] [___]
Fig. 3 Sezione geotecnica di progetto [___] [___] [___]
Fig. 4 Modello di calcolo / risultati [___] [___] [___]

18.2 Registro tabelle

Tabella Titolo Origine dati Pagina
Tab. 1 Indagini in sito [___] [___]
Tab. 2 Parametri geotecnici caratteristici [___] [___]
Tab. 3 Riepilogo verifiche [___] [___]
Tab. 4 Piano di monitoraggio [___] [___]

19 CHECKLIST DI CONTROLLO PRIMA DELL’EMISSIONE

Torna al sommario

Strumento interno di qualità. Eliminabile dalla copia finale se non previsto dalle procedure dello studio.

Area Controllo Esito Note
Identificazione Titolo, committente, sito, coordinate, dati catastali, codice e revisione sono coerenti. ☐ Conforme ☐ N.A. ☐ Da correggere [Note / riferimento]
Normativa Riferimenti nazionali, regionali e locali sono pertinenti e aggiornati. ☐ Conforme ☐ N.A. ☐ Da correggere [Note / riferimento]
Coordinamento Geologia, strutture, fondazioni, azioni, quote e fasi coincidono con gli altri elaborati. ☐ Conforme ☐ N.A. ☐ Da correggere [Note / riferimento]
Indagini Piano, ubicazione, profondità, esecutori e certificati sono tracciabili. ☐ Conforme ☐ N.A. ☐ Da correggere [Note / riferimento]
Modello Unità geotecniche, falda e sezioni rappresentano il volume significativo. ☐ Conforme ☐ N.A. ☐ Da correggere [Note / riferimento]
Parametri Valori caratteristici e di progetto sono distinti, motivati e riferiti allo stato limite. ☐ Conforme ☐ N.A. ☐ Da correggere [Note / riferimento]
Sisma Categoria di sottosuolo, topografia, RSL e liquefazione sono trattate quando pertinenti. ☐ Conforme ☐ N.A. ☐ Da correggere [Note / riferimento]
Verifiche Tutti gli stati limite pertinenti sono identificati, calcolati e riepilogati. ☐ Conforme ☐ N.A. ☐ Da correggere [Note / riferimento]
Fasi Condizioni temporanee, scavi, drenaggi e interazioni sono analizzati. ☐ Conforme ☐ N.A. ☐ Da correggere [Note / riferimento]
Controlli Prescrizioni, monitoraggio, soglie e gestione difformità sono definiti. ☐ Conforme ☐ N.A. ☐ Da correggere [Note / riferimento]
Allegati Planimetrie, sezioni, report, certificati e tabulati citati sono inclusi. ☐ Conforme ☐ N.A. ☐ Da correggere [Note / riferimento]
Editing Non restano parentesi quadre, istruzioni, campi vuoti o sezioni non pertinenti non motivate. ☐ Conforme ☐ N.A. ☐ Da correggere [Note / riferimento]
Firma Professionisti, ruoli, iscrizioni, data e firma sono completi. ☐ Conforme ☐ N.A. ☐ Da correggere [Note / riferimento]
CONTROLLO FINALE
Prima dell’emissione aggiornare il sommario, verificare numerazione di figure e tabelle, controllare che ogni rinvio interno sia valido, convertire in PDF/A se richiesto dal portale competente e conservare una copia non modificabile firmata.

Fac Simile Relazione Geotecnica Word da Scaricare

In questa sezione è presente un modello relazione geotecnica da scaricare. Il modulo relazione geotecnica compilabile messo a disposizione è in formato DOC, può quindi essere aperto e compilato utilizzando Word o un altro programma che supporta questo formato.

La compilazione è molto semplice, basta infatti inserire i dati mancanti negli spazi presenti nel documento.

Una volta compilato, il fac simile relazione geotecnica può essere convertito in PDF o stampato.

Icona

Fac Simile Relazione Geotecnica Word da Scaricare

1 file 0
Download

Altri Moduli Utili da Scaricare

error: Content is protected !!
