Allegato 3C Rapporto di Controllo per Gruppi Frigo e Pompe di Calore
L’Allegato 3C, denominato anche rapporto di controllo per gruppi frigo e pompe di calore o rapporto di controllo di efficienza energetica tipo 2, è il modello utilizzato per documentare le verifiche periodiche sugli impianti di climatizzazione estiva e sulle pompe di calore rientranti nella disciplina degli impianti termici. La sua funzione è attestare, in forma standardizzata, lo stato dell’impianto, i controlli eseguiti dal tecnico manutentore, i valori rilevati, l’esito dell’intervento e le eventuali osservazioni, raccomandazioni o prescrizioni rivolte al responsabile dell’impianto.
Il quadro normativo nazionale è collegato al D.P.R. 74/2013 e al D.M. 10 febbraio 2014. Il Ministero delle Imprese e del Made in Italy precisa che il decreto ministeriale del 10 febbraio 2014 definisce i modelli di libretto di impianto per la climatizzazione e di rapporto di efficienza energetica previsti dal D.P.R. 74/2013. Nella modulistica pubblicata dal Ministero è presente l’Allegato III, relativo al rapporto di controllo di efficienza energetica tipo 2 per gruppi frigo, che costituisce il riferimento nazionale del modello poi spesso recepito o adattato dalle Regioni nei propri sistemi informativi.
L’Allegato 3C è utilizzato per gruppi frigoriferi e pompe di calore impiegati nella climatizzazione degli ambienti, quando l’impianto rientra nei limiti di potenza e nelle condizioni previste dalla normativa. Le regole sui controlli di efficienza energetica riguardano, in generale, gli impianti di climatizzazione invernale di potenza termica utile superiore a 10 kW e gli impianti di climatizzazione estiva di potenza termica utile nominale superiore a 12 kW, secondo le cadenze stabilite dalla disciplina applicabile e dalle eventuali disposizioni regionali.
Il modello contiene anzitutto i dati identificativi dell’impianto, del responsabile e dell’impresa manutentrice. Devono essere indicati la targa dell’impianto, l’ubicazione, la potenza termica nominale, i dati del responsabile, il titolo di responsabilità, i dati dell’eventuale terzo responsabile e quelli dell’impresa che effettua il controllo. Questa parte è importante perché consente di collegare il rapporto al libretto di impianto e al soggetto giuridicamente tenuto alla conduzione, manutenzione e conservazione della documentazione.
La parte tecnica riguarda il gruppo frigo o la pompa di calore. Nei modelli regionali e nazionali vengono normalmente richiesti fabbricante, modello, matricola, numero di circuiti, tipologia del generatore, modalità di funzionamento e informazioni sul fluido frigorigeno. Il rapporto prevede poi verifiche sullo stato dell’unità, sulla pulizia degli scambiatori, sulla presenza di eventuali perdite, sulla funzionalità dei dispositivi di regolazione e controllo e sui parametri di funzionamento rilevati durante la prova. Alcuni modelli regionali, come quelli pubblicati nei sistemi catastali regionali degli impianti termici, riportano espressamente sezioni dedicate al controllo e alla verifica energetica del gruppo frigo o pompa di calore, con dati su fabbricante, modello, matricola, numero circuiti e tipologia di generatore.
Al termine delle operazioni, il tecnico deve indicare l’esito del controllo. Le osservazioni sono rilievi che non impediscono necessariamente il funzionamento dell’impianto, ma segnalano elementi da considerare. Le raccomandazioni riguardano interventi opportuni per migliorare sicurezza, funzionalità o rendimento. Le prescrizioni, invece, indicano interventi necessari, spesso collegati a situazioni non conformi o potenzialmente pericolose. Il rapporto deve essere firmato dal tecnico e dal responsabile dell’impianto per presa visione; una copia deve essere rilasciata al responsabile e conservata con il libretto.
L’Allegato 3C non è una mera formalità. In caso di controllo da parte dell’autorità competente o dell’organismo incaricato, il rapporto dimostra che l’impianto è stato sottoposto a verifica da soggetto qualificato e che il responsabile è stato informato di eventuali criticità. La mancata esecuzione dei controlli, l’assenza del rapporto o la conservazione incompleta della documentazione possono esporre il responsabile dell’impianto a contestazioni amministrative, oltre a rendere più difficile dimostrare la corretta gestione dell’impianto in caso di malfunzionamenti o danni.

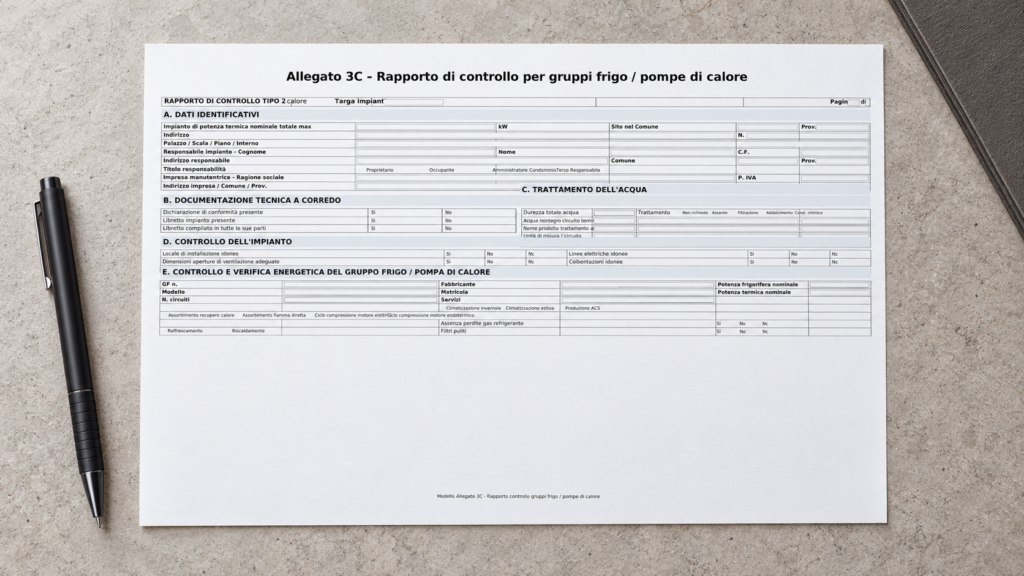

Esempio di Allegato 3C Rapporto di Controllo per Gruppi Frigo e Pompe di Calore
Di seguito è possibile trovare un esempio di Allegato 3C rapporto di controllo per gruppi frigo e pompe di calore.
Allegato 3C – Rapporto di controllo per Gruppi Frigo / Pompe di Calore
Rapporto di controllo tipo 2, gruppi frigo / pompe di calore
| Pagina | __________ di __________ | Targa impianto | ________________________________________ |
A. Dati identificativi
| Impianto di potenza termica nominale totale max | __________ kW | Sito nel Comune | ________________________________ | Prov. | ______ |
| Indirizzo | ____________________________________________________________ | N. | ______ | ||
| Palazzo | ________________ | Scala | ________________ | Piano | ________ |
| Responsabile dell’impianto, cognome | ________________________________ | Nome | ________________________________ | C.F. | ________________ |
| Indirizzo responsabile | ____________________________________________________________________________________________ | ||||
| Titolo di responsabilità | □ Proprietario □ Occupante □ Amministratore Condominio □ Terzo Responsabile | ||||
| Impresa manutentrice | ____________________________________________________________ | P. IVA | ________________ | ||
| Indirizzo impresa | ____________________________________________________________ | Prov. | ______ | ||
B. Documentazione tecnica a corredo
| Dichiarazione di conformità presente | Sì □ No □ | Libretti uso e manutenzione generatore presenti | Sì □ No □ |
| Libretto impianto presente | Sì □ No □ | Libretto compilato in tutte le sue parti | Sì □ No □ |
C. Trattamento dell’acqua
| Durezza totale dell’acqua | __________ °fr | Trattamento | □ Non richiesto □ Assente □ Filtrazione □ Addolcimento □ Condizionamento chimico |
| Acqua di reintegro nel circuito dell’impianto termico | Esercizio | Lettura iniziale | Lettura finale | Consumo totale |
|---|---|---|---|---|
| ____________________________ | ____/____/________ | ________________ | ________________ | ________________ |
| Nome prodotto trattamento acqua | Esercizio | Quantità consumata | Unità di misura | Circuito imp. termico | Circuito ACS | Altri ausiliari |
|---|---|---|---|---|---|---|
| ________________________ | ____/____/________ | ____________ | ____________ | □ | □ | □ |
D. Controllo dell’impianto
| Locale di installazione idoneo | Sì □ No □ Nc □ | Linee elettriche idonee | Sì □ No □ Nc □ |
| Dimensioni aperture di ventilazione adeguate | Sì □ No □ Nc □ | Coibentazioni idonee | Sì □ No □ Nc □ |
| Aperture di ventilazione libere da ostruzioni | Sì □ No □ Nc □ |
E. Controllo e verifica energetica del gruppo frigo / pompa di calore
| GF n. | __________ | Fabbricante | ________________________________ | Modello | ________________________ |
| Matricola | ________________ | N. circuiti | __________ | Fluido frigorigeno | ________________ |
| Potenza frigorifera nominale in raffrescamento | __________ kW | Potenza termica nominale in riscaldamento | __________ kW | Servizi | □ Climatizzazione invernale □ Climatizzazione estiva □ Produzione ACS |
| Tipologia generatore: □ ad assorbimento per recupero di calore □ ad assorbimento a fiamma diretta con combustibile □ a ciclo di compressione con motore elettrico □ a ciclo di compressione con motore endotermico con combustibile |
|||||
| Prova eseguita in modalità: □ Raffrescamento □ Riscaldamento |
|||||
| Assenza perdite di gas refrigerante | Sì □ No □ Nc □ |
| Filtri puliti | Sì □ No □ Nc □ |
| Presenza apparecchiatura automatica rilevazione diretta fughe refrigerante, leak detector | Sì □ No □ Nc □ |
| Scambiatori di calore puliti e liberi da incrostazioni | Sì □ No □ Nc □ |
| Presenza apparecchiatura automatica rilevazione indiretta fughe refrigerante, parametri termodinamici | Sì □ No □ Nc □ |
| N. circuito | Surriscald. | Sottoraffredd. | T condensazione | T evaporazione | T ingresso lato esterno | T uscita lato esterno | T ingresso lato utenze | T uscita lato utenze | Potenza assorbita |
|---|---|---|---|---|---|---|---|---|---|
| ______ | ______ °C | ______ °C | ______ °C | ______ °C | ______ °C | ______ °C | ______ °C | ______ °C | ______ kW |
| Se usata torre di raffreddamento o raffreddatore a fluido | T uscita fluido | T bulbo umido aria | Se usato scambiatore di calore intermedio | T ingresso lato esterno | T uscita lato esterno | T ingresso lato macchina | T uscita lato macchina |
|---|---|---|---|---|---|---|---|
| ________________ | ______ °C | ______ °C | ________________ | ______ °C | ______ °C | ______ °C | ______ °C |
| Combustibili | Unità di misura | Esercizio | Acquisti | Scorta o lettura iniziale | Scorta o lettura finale | Consumo |
|---|---|---|---|---|---|---|
| ________________ | ________ | ____/____/________ | ________ | ________ | ________ | ________ |
| Elettricità | Esercizio | Lettura iniziale kWh | Lettura finale kWh | Consumo totale kWh |
|---|---|---|---|---|
| ________________ | ____/____/________ | ________________ | ________________ | ________________ |
F. Check-list
Elenco dei possibili interventi di cui va valutata la convenienza economica, qualora applicabili all’impianto, che potrebbero comportare un miglioramento della prestazione energetica.
□ La sostituzione di generatori a regolazione on/off con altri di pari potenza a più gradini o a regolazione continua.
□ La sostituzione di sistemi di regolazione on/off con sistemi programmabili su più livelli di temperatura.
□ L’isolamento della rete di distribuzione acqua refrigerata/calda nei locali non climatizzati.
□ L’isolamento dei canali di distribuzione aria fredda/calda nei locali non climatizzati.
Osservazioni, raccomandazioni e prescrizioni
| Osservazioni | ____________________________________________________________________________________________ ____________________________________________________________________________________________ |
| Raccomandazioni | ____________________________________________________________________________________________ ____________________________________________________________________________________________ |
| Prescrizioni | ____________________________________________________________________________________________ ____________________________________________________________________________________________ |
Il tecnico dichiara, in riferimento ai punti A, B, C, D, E sopra menzionati, che l’apparecchio può essere messo in servizio e usato normalmente ai fini dell’efficienza energetica senza compromettere la sicurezza delle persone, degli animali e dei beni.
L’impianto può funzionare: □ Sì □ No
Il tecnico declina altresì ogni responsabilità per sinistri a persone, animali o cose derivanti da manomissioni dell’impianto o dell’apparecchio da parte di terzi, ovvero da carenza di manutenzione successiva. In presenza di carenze riscontrate e non eliminate, il responsabile dell’impianto si impegna, entro breve tempo, a provvedere alla loro risoluzione dandone notizia all’operatore incaricato. Si raccomanda un intervento manutentivo entro il ____/____/________.
| Data del presente controllo | ____/____/________ | Ora di arrivo / partenza presso l’impianto | ____:____ / ____:____ |
| Tecnico che ha effettuato il controllo | Nome e cognome ____________________________________________________________ | ||
| Firma leggibile del tecnico | ________________________________________________ | Firma leggibile, per presa visione, del responsabile dell’impianto | ________________________________________________ |
Fac Simile Allegato 3C Rapporto di Controllo per Gruppi Frigo e Pompe di Calore Word da Scaricare
In questa sezione è presente un modello Allegato 3C rapporto di controllo per gruppi frigo e pompe di calore da scaricare. Il modulo Allegato 3C rapporto di controllo per gruppi frigo e pompe di calore compilabile messo a disposizione è in formato DOC, può quindi essere aperto e compilato utilizzando Word o un altro programma che supporta questo formato.
La compilazione è molto semplice, basta infatti inserire i dati mancanti negli spazi presenti nel documento.
Una volta compilato, il fac simile Allegato 3C rapporto di controllo per gruppi frigo e pompe di calore può essere convertito in PDF o stampato.
Modello Allegato 3C Rapporto di Controllo per Gruppi Frigo e Pompe di Calore PDF Editabile
Di seguito è disponibile un modello Allegato 3C rapporto di controllo per gruppi frigo e pompe di calore PDF editabile da compilare.
