In questa pagina è possibile trovare un fac simile relazione tecnica cabina MT/BT da scaricare e compilare.
Indice
Relazione Tecnica Cabina MT/BT
La relazione tecnica di una cabina MT/BT è il documento con cui vengono descritte le caratteristiche progettuali, costruttive e funzionali dell’impianto destinato a ricevere energia in media tensione e a trasformarla in bassa tensione. Non esiste un unico modello valido per ogni cabina, perché il contenuto dipende dalla potenza installata, dal tipo di utenza, dalle condizioni di connessione stabilite dal distributore, dalle caratteristiche dei locali e dall’eventuale presenza di sistemi di produzione o accumulo. La relazione deve quindi essere adattata all’impianto reale e coordinata con tutti gli elaborati grafici e di calcolo.
Il documento dovrebbe identificare il committente, il sito, il punto di consegna, la tensione nominale della rete, la potenza disponibile, la potenza dei trasformatori e il confine tra gli impianti del distributore e quelli dell’utente. La descrizione tecnica deve comprendere il locale di consegna, il locale misure, il quadro di media tensione, il dispositivo generale, le protezioni, i trasformatori, il quadro generale di bassa tensione, i servizi ausiliari e l’impianto di terra. Devono inoltre essere richiamati lo schema unifilare, le planimetrie, i percorsi dei cavi e le modalità di accesso alla cabina. Quando la cabina rientra nell’ambito degli impianti posti al servizio degli edifici, il riferimento legislativo principale è il D.M. 22 gennaio 2008, n. 37. Nei casi previsti dall’articolo 5, il progetto deve essere redatto e sottoscritto da un professionista iscritto all’albo secondo la specifica competenza tecnica. La relazione costituisce una parte del progetto, ma non sostituisce gli schemi, i calcoli e gli altri elaborati necessari. Al termine dei lavori, l’impresa installatrice abilitata deve rilasciare la dichiarazione di conformità, corredata dagli allegati obbligatori e dal progetto aggiornato con le eventuali varianti eseguite. Per la connessione alla rete in media tensione assume particolare rilievo la Norma CEI 0-16, da applicare nell’edizione vigente alla data della progettazione e della messa in servizio. La relazione deve dimostrare la compatibilità della cabina con le prescrizioni del distributore, riportando le caratteristiche del dispositivo generale, dei trasformatori di misura, dei relè di protezione e delle relative regolazioni. È opportuno indicare anche i criteri adottati per il coordinamento e la selettività delle protezioni, il calcolo delle correnti di cortocircuito, il dimensionamento dei cavi e la verifica del potere di interruzione delle apparecchiature.
Una parte essenziale riguarda l’impianto di terra. La relazione deve descrivere il dispersore, i conduttori di terra, i collegamenti equipotenziali e il coordinamento tra la sezione MT e quella BT. Le verifiche devono considerare la corrente di guasto comunicata dal distributore, il tempo di eliminazione del guasto e i limiti delle tensioni di contatto e di passo. Per gli impianti situati nei luoghi di lavoro trovano inoltre applicazione il D.Lgs. 81/2008 e il D.P.R. 462/2001, con i conseguenti adempimenti relativi alla denuncia, alla manutenzione e alle verifiche periodiche dell’impianto di terra. La relazione deve affrontare anche la sicurezza dei locali, specificando ventilazione, illuminazione ordinaria e di emergenza, accessi, interblocchi, segnaletica, distanze di sicurezza e misure contro i contatti diretti e indiretti. Quando sono presenti macchine elettriche fisse contenenti liquidi isolanti combustibili in quantità complessivamente superiore a un metro cubo, occorre verificare l’assoggettamento all’attività 48 del D.P.R. 151/2011 e l’applicazione della regola tecnica di prevenzione incendi prevista dal D.M. 15 luglio 2014. La verifica antincendio resta comunque necessaria anche in presenza di quantitativi inferiori, considerando le caratteristiche effettive del sito.
Un capitolo specifico può riguardare esercizio e manutenzione. Devono essere indicate le periodicità previste per il controllo dei dispositivi di protezione, degli interblocchi, dell’impianto di terra, dei trasformatori, delle batterie ausiliarie e dei sistemi di ventilazione. I rapporti delle prove iniziali e periodiche devono essere conservati insieme alla documentazione tecnica. Qualsiasi modifica significativa, come la sostituzione del trasformatore, l’aumento di potenza o la variazione delle protezioni, richiede una valutazione preventiva e, quando necessario, l’aggiornamento del progetto e della documentazione di connessione. Se la cabina è collegata a un’attività qualificata come officina elettrica ai fini delle accise, agli adempimenti tecnici si aggiungono quelli doganali. I titolari devono compilare il registro con le letture dei contatori individuati dall’Agenzia delle Dogane e dei Monopoli nel rapporto di sopralluogo allegato alla licenza di esercizio. Le annotazioni sono propedeutiche alla dichiarazione annuale o, nei casi previsti, semestrale dei consumi. La relazione dovrebbe quindi identificare chiaramente i punti di misura, i numeri di matricola, i rapporti dei trasformatori di misura e i flussi energetici. Tale obbligo non riguarda automaticamente ogni cabina MT/BT, ma soltanto i soggetti e gli impianti sottoposti alla disciplina delle officine elettriche.
Prima della sottoscrizione è necessario controllare che la relazione corrisponda all’impianto realmente costruito, alle prescrizioni del distributore e alle norme tecniche vigenti. Il documento deve riportare data, revisione, nominativo e firma del professionista, oltre ai riferimenti degli elaborati allegati. Una relazione generica o copiata senza adattamenti non è sufficiente a dimostrare la corretta progettazione della cabina e può creare incongruenze in sede di connessione, collaudo, verifica o manutenzione.

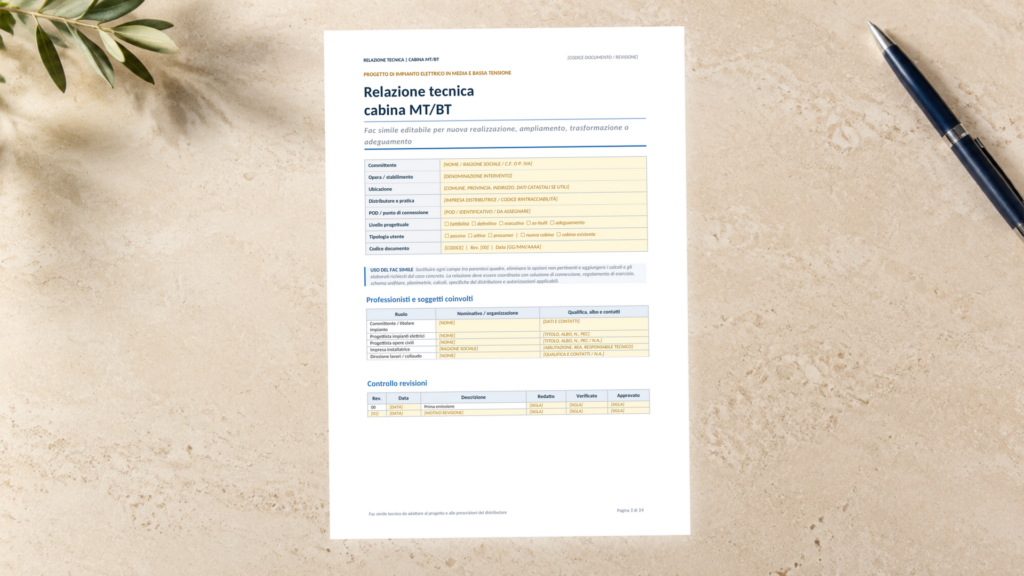

Esempio Relazione Tecnica Cabina MT/BT
Di seguito è possibile trovare un esempio di relazione tecnica cabina MT/BT.
Relazione tecnica cabina MT/BT
Progetto di impianto elettrico in media e bassa tensione
| Committente | [NOME, RAGIONE SOCIALE, CODICE FISCALE O PARTITA IVA] |
| Opera o stabilimento | [DENOMINAZIONE DELL’INTERVENTO] |
| Ubicazione | [COMUNE, PROVINCIA, INDIRIZZO, DATI CATASTALI SE UTILI] |
| Distributore | [IMPRESA DISTRIBUTRICE] |
| Pratica di connessione | [CODICE DI RINTRACCIABILITÀ, PREVENTIVO O STMG] |
| POD o punto di connessione | [POD, IDENTIFICATIVO O DA ASSEGNARE] |
| Livello progettuale | ☐ fattibilità ☐ definitivo ☐ esecutivo ☐ as-built ☐ adeguamento |
| Tipologia utente | ☐ passivo ☐ attivo ☐ prosumer ☐ nuova cabina ☐ cabina esistente |
| Codice documento | [CODICE] | Revisione [00] | Data [GG/MM/AAAA] |
Avvertenza per la compilazione. Sostituire tutti i campi tra parentesi quadre, eliminare le opzioni non pertinenti e aggiungere i calcoli e gli elaborati richiesti dal caso concreto. Il modello deve essere adattato e sottoscritto da un professionista abilitato, quando richiesto. La relazione deve risultare coerente con la soluzione di connessione, le prescrizioni del distributore, lo schema unifilare, le planimetrie, i calcoli, il regolamento di esercizio e le autorizzazioni applicabili.
Professionisti e soggetti coinvolti
| Ruolo | Nominativo o organizzazione | Qualifica, albo e contatti |
|---|---|---|
| Committente o titolare dell’impianto | [NOME] | [DATI E CONTATTI] |
| Progettista degli impianti elettrici | [NOME] | [TITOLO, ALBO, NUMERO, PEC] |
| Progettista delle opere civili | [NOME] | [TITOLO, ALBO, NUMERO, PEC O NON APPLICABILE] |
| Impresa installatrice | [RAGIONE SOCIALE] | [ABILITAZIONE, REA, RESPONSABILE TECNICO] |
| Direzione lavori o collaudo | [NOME] | [QUALIFICA E CONTATTI] |
Controllo delle revisioni
| Rev. | Data | Descrizione | Redatto | Verificato | Approvato |
|---|---|---|---|---|---|
| 00 | [DATA] | Prima emissione | [SIGLA] | [SIGLA] | [SIGLA] |
| [01] | [DATA] | [MOTIVO DELLA REVISIONE] | [SIGLA] | [SIGLA] | [SIGLA] |
Oggetto, limiti e criteri di progetto
La presente relazione descrive i criteri adottati per la cabina di ricezione e trasformazione MT/BT, definisce il confine tra impianto di rete e impianto di utenza e documenta le scelte relative a locali, apparecchiature, protezioni, trasformazione, distribuzione, messa a terra, sicurezza, prove e gestione. Le soluzioni definitive sono verificate utilizzando i dati ufficiali comunicati dal distributore e le effettive condizioni del sito.
| Oggetto dell’intervento | [DESCRIZIONE SINTETICA DELLE OPERE] |
| Perimetro della relazione | [IMPIANTO DI UTENZA, IMPIANTO DI RETE REALIZZATO DALL’UTENTE, OPERE CIVILI O ALTRO] |
| Esclusioni | [OPERE O IMPIANTI NON COMPRESI] |
| Vincoli e prescrizioni | [PREVENTIVO, STMG, REGOLAMENTO DI ESERCIZIO, ENTI E VINCOLI DI SITO] |
| Vita utile e condizioni di servizio | [ANNI, PROFILO DI CARICO, CONTINUITÀ RICHIESTA E AMBIENTE] |
Documenti di ingresso
| Documento | Emittente | Codice, data e revisione | Informazioni utilizzate |
|---|---|---|---|
| Richiesta o preventivo di connessione | [DISTRIBUTORE] | [RIFERIMENTO] | [TENSIONE, POTENZA E SOLUZIONE] |
| Soluzione tecnica e prescrizioni | [DISTRIBUTORE] | [RIFERIMENTO] | [SCHEMA, LOCALI E PROTEZIONI] |
| Dati di rete | [DISTRIBUTORE] | [RIFERIMENTO] | [CORTOCIRCUITO, GUASTO A TERRA E TEMPI] |
| Rilievo o progetto architettonico | [SOGGETTO] | [RIFERIMENTO] | [SPAZI, ACCESSI E QUOTE] |
| Progetto antincendio | [SOGGETTO] | [RIFERIMENTO O NON APPLICABILE] | [COMPARTIMENTI, REI/EI E IMPIANTI] |
| Altri elaborati | [SOGGETTO] | [RIFERIMENTO] | [INFORMAZIONI UTILIZZATE] |
Riferimenti normativi e tecnici
La progettazione è sviluppata considerando, per quanto applicabili e nelle edizioni vigenti, il D.M. 22 gennaio 2008, n. 37, la Norma CEI 0-16, le regole tecniche del distributore, la Guida CEI 99-4, le norme relative agli impianti elettrici oltre 1 kV e alla messa a terra, la Norma CEI 64-8 per la parte BT, le norme di prodotto per quadri MT, quadri BT e trasformatori, il D.Lgs. 81/2008, il D.P.R. 462/2001 e le disposizioni di prevenzione incendi, ambientali e locali pertinenti.
Riferimenti effettivamente applicati: [INDICARE NORMA, EDIZIONE, VARIANTE E PARTE UTILIZZATA]
Dati di fornitura e configurazione della connessione
Dati generali del punto di connessione
| Tensione nominale MT | [kV] |
| Frequenza | [Hz] |
| Potenza disponibile e richiesta | [kW] / [kW] |
| Potenza massima in immissione | [kW O NON APPLICABILE] |
| Potenza di trasformazione installata | [NUMERO TRASFORMATORI x kVA; TOTALE kVA] |
| Configurazione della connessione | ☐ antenna ☐ entra-esce ☐ derivazione ☐ altro: [DESCRIVERE] |
| Punto di consegna | [MORSETTI, APPARECCHIATURA, LOCALE E RIFERIMENTO ALLO SCHEMA] |
| Misura dell’energia | [POSIZIONE, LATO MT O BT, PROPRIETÀ E SCHEMA] |
| Stato del neutro della rete | [ISOLATO, COMPENSATO O ALTRO, COME COMUNICATO DAL DISTRIBUTORE] |
Dati di rete forniti dal distributore
| Parametro | Valore | Unità | Documento e data | Uso nel progetto |
|---|---|---|---|---|
| Corrente di cortocircuito trifase massima | [VALORE] | kA | [RIFERIMENTO] | Apparecchi, cavi e sbarre |
| Potenza di cortocircuito | [VALORE] | MVA | [RIFERIMENTO] | Verifica alternativa |
| Corrente convenzionale di guasto a terra | [VALORE] | A | [RIFERIMENTO] | Terra e protezioni |
| Tempo di eliminazione del guasto a terra | [VALORE] | s | [RIFERIMENTO] | Terra e tensioni |
| Tempo di eliminazione del cortocircuito | [VALORE] | s | [RIFERIMENTO] | Tenuta termica |
| Tarature richieste al SPG | [VALORI] | – | [RIFERIMENTO] | PG e DG |
| Altri dati o vincoli | [VALORE] | – | [RIFERIMENTO] | [DESCRIZIONE] |
Confini di proprietà e responsabilità
| Elemento o tratto | Proprietà | Esercizio e manutenzione | Accesso | Riferimento grafico |
|---|---|---|---|---|
| Locale consegna | [DISTRIBUTORE/UTENTE] | [SOGGETTO] | [MODALITÀ] | [TAVOLA] |
| Celle di linea o consegna | [DISTRIBUTORE/UTENTE] | [SOGGETTO] | [MODALITÀ] | [SCHEMA] |
| Cavi fino al punto di consegna | [DISTRIBUTORE/UTENTE] | [SOGGETTO] | [MODALITÀ] | [SCHEMA] |
| Misura | [DISTRIBUTORE/UTENTE] | [SOGGETTO] | [MODALITÀ] | [SCHEMA] |
| Impianto a valle | Utente | Utente | [MODALITÀ] | [SCHEMA] |
Ubicazione, opere civili e locali cabina
[DESCRIVERE L’UBICAZIONE DELLA CABINA, IL RAPPORTO CON GLI EDIFICI, GLI ACCESSI DA SUOLO PUBBLICO O PRIVATO, LE QUOTE, LE INTERFERENZE, LE VIE DI ESODO E LE CONDIZIONI AMBIENTALI]
| Locale o area | Dimensioni utili | Accesso | Ventilazione | Compartimentazione e note |
|---|---|---|---|---|
| Consegna distributore | [L x P x H] | [PORTA E PERCORSO] | [NATURALE/FORZATA] | [EI/REI, FINITURE E NOTE] |
| Misura | [L x P x H] | [PORTA E PERCORSO] | [NATURALE/FORZATA] | [EI/REI, FINITURE E NOTE] |
| Quadri MT utente | [L x P x H] | [PORTA E PERCORSO] | [NATURALE/FORZATA] | [DISTANZE E NOTE] |
| Trasformatore T1 | [L x P x H] | [PORTA E PERCORSO] | [NATURALE/FORZATA] | [BACINO, PARETI E NOTE] |
| Trasformatore T2 o riserva | [L x P x H] | [PORTA E PERCORSO] | [NATURALE/FORZATA] | [BACINO, PARETI E NOTE] |
| QGBT e ausiliari | [L x P x H] | [PORTA E PERCORSO] | [NATURALE/FORZATA] | [DISTANZE E NOTE] |
Verifiche architettoniche e funzionali
| Aspetto | Criterio o soluzione | Esito | Elaborato |
|---|---|---|---|
| Accesso permanente del distributore | [PERCORSO, CHIAVI, CANCELLI E ORARI] | [OK/N.A.] | [TAVOLA] |
| Movimentazione e sostituzione delle apparecchiature | [INGOMBRI, PORTATE, PASSAGGI E SOLLEVAMENTO] | [OK] | [TAVOLA] |
| Distanze di lavoro e corridoi | [VALORI E CRITERI] | [OK] | [TAVOLA] |
| Portata di pavimenti, cunicoli e coperture | [CARICHI E VERIFICA STRUTTURALE] | [OK] | [CALCOLO] |
| Protezione contro acqua e allagamento | [QUOTE, DRENAGGI, SOGLIE E SENSORI] | [OK] | [TAVOLA] |
| Passaggi cavi e sigillature | [CUNICOLI, CAVEDI, BARRIERE E RIPRISTINI] | [OK] | [TAVOLA] |
| Illuminazione ordinaria e di sicurezza | [LIVELLI, COMANDI E AUTONOMIA] | [OK] | [CALCOLO] |
| Cartelli, schemi, serrature e interblocchi | [DOTAZIONI E POSIZIONI] | [OK] | [TAVOLA] |
Ventilazione e smaltimento termico
| Perdite complessive da smaltire | [kW, TRASFORMATORI + QUADRI + AUSILIARI] |
| Temperature interna ed esterna di progetto | [°C / °C] |
| Aperture di ventilazione naturale | [SEZIONE NETTA INFERIORE E SUPERIORE, m²] |
| Ventilazione meccanica | [PORTATA, RICAMBI, RIDONDANZA, COMANDO O NON APPLICABILE] |
| Esito della verifica termica | [TEMPERATURA ATTESA E MARGINE] |
Architettura elettrica e schema unifilare
[DESCRIVERE IL PERCORSO DELL’ENERGIA DAL PUNTO DI CONSEGNA AI TRASFORMATORI E AL QGBT, LE CONDIZIONI NORMALI E DI EMERGENZA, LE SEZIONI DI SBARRA, GLI EVENTUALI CONGIUNTORI E LA FILOSOFIA DI ESERCIZIO]
| Nodo o componente | Sigla | Funzione | Stato normale | Interblocchi e comandi | Rif. schema |
|---|---|---|---|---|---|
| Punto di consegna | [PDC] | [CONFINE ELETTRICO] | [STATO] | [VINCOLI] | [TAVOLA] |
| Dispositivo generale | [DG] | [SEZIONAMENTO E PROTEZIONE] | [STATO] | [ELETTRICI/MECCANICI] | [TAVOLA] |
| Protezione generale | [PG/SPG] | [FUNZIONI] | Attiva | [SCATTO E BLOCCO] | [TAVOLA] |
| Montante trasformatore T1 | [MT1] | Alimentazione T1 | [STATO] | [INTERBLOCCHI] | [TAVOLA] |
| Montante trasformatore T2 | [MT2] | Alimentazione T2 | [STATO] | [INTERBLOCCHI] | [TAVOLA] |
| QGBT o congiuntore | [QGBT] | Distribuzione BT | [STATO] | [LOGICA] | [TAVOLA] |
| Generazione o emergenza | [SIGLA] | [FUNZIONE] | [STATO] | [LOGICA] | [TAVOLA] |
Elenco delle apparecchiature MT
| Cella o apparecchio | Costruttore e modello | Ur / Ir | Tenuta al cortocircuito | Classificazione e isolamento | Comando e accessori |
|---|---|---|---|---|---|
| [ARRIVO/DG] | [DATI] | [kV/A] | [kA/s] | [IAC, LSC, PM, GAS O ARIA] | [MOTORE, BOBINE E CONTATTI] |
| [MISURA] | [DATI] | [kV/A] | [kA/s] | [CLASSIFICAZIONE] | [TA, TV E ACCESSORI] |
| [TRASFORMATORE T1] | [DATI] | [kV/A] | [kA/s] | [CLASSIFICAZIONE] | [COMANDO] |
| [TRASFORMATORE T2] | [DATI] | [kV/A] | [kA/s] | [CLASSIFICAZIONE] | [COMANDO] |
| [ALTRO] | [DATI] | [kV/A] | [kA/s] | [CLASSIFICAZIONE] | [COMANDO] |
Schema unifilare allegato: [CODICE, DATA E REVISIONE]. Lo schema deve riportare sigle coerenti, confini di proprietà, dati nominali, TA e TV, protezioni, trasformatori, sezioni dei cavi, sistema di terra, sorgenti alternative e dispositivi di manovra.
Trasformatori, distribuzione BT e servizi ausiliari
Dati dei trasformatori
| Dato | T1 | T2 | T3 o riserva |
|---|---|---|---|
| Costruttore, tipo e matricola | [DATI] | [DATI] | [DATI/N.A.] |
| Tecnologia o fluido isolante | [RESINA/OLIO/ALTRO] | [RESINA/OLIO/ALTRO] | [DATI] |
| Potenza nominale | [kVA] | [kVA] | [kVA] |
| Tensioni nominali MT/BT | [kV/V] | [kV/V] | [kV/V] |
| Gruppo vettoriale | [GRUPPO] | [GRUPPO] | [GRUPPO] |
| Tensione di cortocircuito uk | [%] | [%] | [%] |
| Perdite a vuoto e a carico | [W/W] | [W/W] | [W/W] |
| Classe ambientale, climatica e fuoco | [CLASSI] | [CLASSI] | [CLASSI] |
| Regolazione della tensione | [PRESE/COMMUTATORE] | [PRESE/COMMUTATORE] | [DATI] |
| Sonde e protezioni | [PT100, TERMISTORI O RELÈ] | [PT100, TERMISTORI O RELÈ] | [DATI] |
| Massa di olio o liquido combustibile | [kg/litri/N.A.] | [kg/litri/N.A.] | [DATI] |
Quadro generale di bassa tensione
| Parametro | Valore o soluzione | Verifica o documento |
|---|---|---|
| Tensione e corrente nominale | [V/A] | [DATASHEET O CALCOLO] |
| Corrente di breve durata e di picco | [Icw/Ipk] | [VERIFICA] |
| Forma di segregazione e grado IP | [FORMA/IP/IK] | [SPECIFICA] |
| Sistema sbarre e neutro | [MATERIALE, SEZIONI, N E PE] | [CALCOLO] |
| Interruttori generali e congiuntore | [TIPO, In, Icu/Ics E POLI] | [COORDINAMENTO] |
| Misura, rifasamento e filtraggio | [ANALIZZATORE, kvar E REATTANZE] | [CALCOLO] |
| Comando, supervisione e comunicazione | [PLC, SCADA E PROTOCOLLO] | [SCHEMA] |
Servizi ausiliari
| Servizio | Alimentazione | Autonomia o ridondanza | Utenze e protezioni |
|---|---|---|---|
| Comandi e protezioni MT | [CA/CC, V] | [BATTERIE O UPS, MINUTI] | [PG, BOBINE E MOTORI] |
| Illuminazione cabina | [QUADRO E CIRCUITO] | [EMERGENZA, MINUTI] | [LAMPADE E PRESE] |
| Ventilazione o climatizzazione | [QUADRO E CIRCUITO] | [RIDONDANZA] | [VENTILATORI E TERMOSTATI] |
| Antincendio e allarmi | [QUADRO O UPS] | [AUTONOMIA] | [SENSORI E SEGNALI] |
| Telecontrollo e comunicazioni | [QUADRO O UPS] | [AUTONOMIA] | [MODEM, RTU E CCI] |
Bilancio di potenza, trasformazione e cavi
Bilancio dei carichi
| Sezione o utenza | Potenza installata | Ku | Kc | Potenza di calcolo | cos phi | Note |
|---|---|---|---|---|---|---|
| [REPARTO O QUADRO] | [kW/kVA] | [-] | [-] | [kW/kVA] | [-] | [NOTE] |
| [REPARTO O QUADRO] | [kW/kVA] | [-] | [-] | [kW/kVA] | [-] | [NOTE] |
| [REPARTO O QUADRO] | [kW/kVA] | [-] | [-] | [kW/kVA] | [-] | [NOTE] |
| Totale | [VALORE] | [VALORE] | [VALORE] | [MARGINE %] |
| Verifica | Formula o criterio | Risultato | Esito |
|---|---|---|---|
| Corrente nominale del trasformatore | I = S / (1,732 x U) | [A LATO MT / A LATO BT] | [OK] |
| Carico percentuale normale | S di calcolo / S nominale | [%] | [OK] |
| Condizione N-1, se richiesta | [CARICHI PRIORITARI E TRASFORMATORE RESIDUO] | [%/kVA] | [OK/N.A.] |
| Margine per ampliamenti | [CRITERIO] | [%/kVA] | [OK] |
Linee MT e collegamenti principali
| Tratto | Tipo e posa | Lunghezza | Sezione | Portata | Tenuta termica c.c. | Caduta ed esito |
|---|---|---|---|---|---|---|
| PDC – DG | [CAVO E POSA] | [m] | [mm²] | [A] | [kA, s] | [%/OK] |
| DG – T1 | [CAVO E POSA] | [m] | [mm²] | [A] | [kA, s] | [%/OK] |
| DG – T2 | [CAVO E POSA] | [m] | [mm²] | [A] | [kA, s] | [%/OK] |
| T1 – QGBT | [CAVO O SBARRE] | [m] | [DATI] | [A] | [kA, s] | [%/OK] |
| T2 – QGBT | [CAVO O SBARRE] | [m] | [DATI] | [A] | [kA, s] | [%/OK] |
Criteri di dimensionamento: [DESCRIVERE METODI DI POSA, TEMPERATURE, RAGGRUPPAMENTI, DERATING, PORTATA, CADUTA DI TENSIONE, TENUTA AL CORTOCIRCUITO, SCHERMI, TERMINAZIONI, RAGGIO DI CURVATURA E COORDINAMENTO CON LE PROTEZIONI]
Cortocircuiti, protezioni e selettività
Livelli di cortocircuito
| Nodo | Icc massima trifase | Icc minima | Guasto a terra | Durata | Apparecchiatura verificata | Esito |
|---|---|---|---|---|---|---|
| Punto di consegna MT | [kA] | [kA] | [A] | [s] | [QUADRO O CAVO] | [OK] |
| Sbarra MT utente | [kA] | [kA] | [A] | [s] | [QUADRO O CAVO] | [OK] |
| Morsetti BT T1 | [kA] | [kA] | – | [s] | [QGBT O COLLEGAMENTO] | [OK] |
| Sbarra QGBT | [kA] | [kA] | – | [s] | [QGBT O INTERRUTTORE] | [OK] |
Sistema di protezione generale
| Funzione | Soglia | Ritardo | TA/TV e rapporto | Comando su | Prescrizione distributore | Esito prova |
|---|---|---|---|---|---|---|
| [50/51, PRIMA SOGLIA] | [A/In] | [s] | [DATI] | DG | [RIFERIMENTO] | [OK] |
| [51, SECONDA SOGLIA] | [A/In] | [s] | [DATI] | DG | [RIFERIMENTO] | [OK] |
| [51N/67N] | [A/V] | [s] | [DATI] | DG | [RIFERIMENTO] | [OK] |
| [ALTRA FUNZIONE] | [VALORE] | [s] | [DATI] | DG | [RIFERIMENTO] | [OK] |
Coordinamento e selettività
| Coppia di protezioni | Tipo di verifica | Campo di corrente o guasto | Margine | Limitazione o back-up | Esito e tavola |
|---|---|---|---|---|---|
| Distributore – PG utente | [CRONOMETRICA/AMPEROMETRICA] | [VALORI] | [s] | [N.A./DATI] | [OK/RIF.] |
| PG – protezione trasformatore | [CRONOMETRICA/AMPEROMETRICA] | [VALORI] | [s] | [DATI] | [OK/RIF.] |
| Trasformatore – generale BT | [CURVE/ENERGIA] | [VALORI] | [s] | [DATI] | [OK/RIF.] |
| Generale BT – partenze | [CURVE/ENERGIA] | [VALORI] | [s] | [DATI] | [OK/RIF.] |
Allegati di calcolo: [INDICARE CURVE TEMPO-CORRENTE, VERIFICHE DI TENUTA TERMICA E DINAMICA, ENERGIZZAZIONE DEI TRASFORMATORI, SELETTIVITÀ E LIMITAZIONI ASSUNTE]
Impianto di terra e protezione contro i contatti
Configurazione del dispersore
| Elemento | Materiale e sezione | Geometria o quantità | Collegamenti | Protezione dalla corrosione | Tavola |
|---|---|---|---|---|---|
| Anello o maglia | [Cu/Fe, mm²] | [SVILUPPO E MAGLIA] | [NODI] | [SOLUZIONE] | [RIF.] |
| Picchetti | [MATERIALE] | [NUMERO E LUNGHEZZA] | [POZZETTI] | [SOLUZIONE] | [RIF.] |
| Collettore principale | [MATERIALE] | [DIMENSIONI] | [PE ED EQUIPOTENZIALI] | [SOLUZIONE] | [RIF.] |
| Conduttori di terra | [MATERIALE, mm²] | [PERCORSI] | [MORSETTI] | [SOLUZIONE] | [RIF.] |
| Recinzioni e masse estranee | [MATERIALE, mm²] | [ELEMENTI] | [MODALITÀ] | [SOLUZIONE] | [RIF.] |
Dati e risultati della verifica
| Parametro | Valore | Unità | Origine o metodo | Criterio | Esito |
|---|---|---|---|---|---|
| Resistività del terreno | [VALORE] | ohm m | [MISURA/STIMA] | [METODO] | [OK] |
| Resistenza di terra RE | [VALORE] | ohm | [CALCOLO/MISURA] | [LIMITE] | [OK] |
| Corrente di terra IE | [VALORE] | A | [DATO DISTRIBUTORE/CALCOLO] | [CRITERIO] | [OK] |
| Tensione totale di terra UE | [VALORE] | V | UE = IE x RE | [LIMITE] | [OK] |
| Tensione di contatto | [VALORE] | V | [METODO] | [LIMITE] | [OK] |
| Tensione di passo | [VALORE] | V | [METODO] | [LIMITE] | [OK] |
| Tempo di eliminazione del guasto | [VALORE] | s | [DATO DISTRIBUTORE] | [CURVA LIMITE] | [OK] |
Coordinamento MT e BT: [DESCRIVERE IL COLLEGAMENTO O LA SEPARAZIONE DEGLI IMPIANTI DI TERRA, IL SISTEMA BT, I COLLEGAMENTI EQUIPOTENZIALI, LE MASSE ACCESSIBILI, LE TENSIONI TRASFERITE E LE MISURE AGGIUNTIVE ADOTTATE]
| Adempimento | Applicabilità | Riferimento o stato |
|---|---|---|
| Denuncia dell’impianto di terra ai sensi del D.P.R. 462/2001 | [SÌ/NO] | [CIVA, DATA, NUMERO O DA ESEGUIRE] |
| Verifica periodica | [2/5 ANNI O N.A.] | [ORGANISMO E SCADENZA] |
| Verbale della misura iniziale | [SÌ/NO] | [RAPPORTO E DATA] |
Sicurezza, incendio e impatti esterni
Sicurezza di esercizio e manutenzione
| Misura | Soluzione prevista | Responsabile o procedura | Esito |
|---|---|---|---|
| Sezionamento, messa a terra e interblocchi | [DESCRIZIONE] | [PROCEDURA E RESPONSABILE IMPIANTO] | [OK] |
| Comando di emergenza o sgancio | [POSIZIONE, CIRCUITI E LOGICA] | [PROCEDURA] | [OK] |
| Accesso controllato e chiavi | [SERRATURE, CARTELLI ED ELENCO AUTORIZZATI] | [RESPONSABILE] | [OK] |
| Rischio di arco elettrico | [VALUTAZIONE, IAC, DISTANZE E DPI] | [PROCEDURA] | [OK/N.A.] |
| Tappeti, fioretti, rilevatori e DPI | [DOTAZIONI E CLASSI] | [CONTROLLO PERIODICO] | [OK] |
| Schema, istruzioni e contatti di emergenza | [POSIZIONE E CONTENUTI] | [AGGIORNAMENTO] | [OK] |
| Piano di manutenzione | [RIFERIMENTO CEI 78-17 E ISTRUZIONI DEI FABBRICANTI] | [RESPONSABILE] | [OK] |
Prevenzione incendi
| Verifica | Dato o soluzione | Applicabilità o esito | Documento |
|---|---|---|---|
| Liquido isolante combustibile complessivo | [LITRI O m³ PER CENTRO DI PERICOLO] | [INFERIORE, UGUALE O SUPERIORE A 1 m³] | [SCHEDA TRASFORMATORE] |
| Assoggettabilità all’attività 48 del D.P.R. 151/2011 | [VALUTAZIONE] | [SÌ/NO] | [PRATICA O N.A.] |
| Regola tecnica del D.M. 15 luglio 2014 | [CRITERI APPLICATI] | [SÌ/NO] | [RELAZIONE] |
| Bacino, raccolta e contenimento | [VOLUME, MATERIALI E SCARICO] | [OK/N.A.] | [TAVOLA] |
| Separazioni e resistenza al fuoco | [REI/EI, PORTE E ATTRAVERSAMENTI] | [OK] | [TAVOLA] |
| Rivelazione, estinzione e ventilazione | [SISTEMI E LOGICHE] | [OK/N.A.] | [SCHEMA] |
Campi elettromagnetici, rumore e ambiente
| Tema | Valutazione o dato | Misura di mitigazione | Esito o allegato |
|---|---|---|---|
| DPA e campo magnetico | [CALCOLO, DISTANZA E RICETTORI] | [POSIZIONE, SCHERMI E DISPOSIZIONE FASI] | [OK/RELAZIONE] |
| Rumore di trasformatori e ventilatori | [dB(A), RICETTORI E ORARI] | [BOX, SUPPORTI E SILENZIATORI] | [OK/RELAZIONE] |
| Olio, perdite e suolo | [QUANTITÀ E RISCHIO] | [CONTENIMENTO E SENSORI] | [OK/N.A.] |
| SF6 o altri gas | [TIPO, QUANTITÀ O N.A.] | [GESTIONE E FINE VITA] | [OK/N.A.] |
| Rifiuti e apparecchiature dismesse | [TIPO E QUANTITÀ] | [DESTINAZIONE E TRACCIABILITÀ] | [OK] |
Utenti attivi, misura fiscale e adempimenti condizionali
Compilare questa parte soltanto se sono presenti generazione, accumulo, immissione in rete o una licenza di officina elettrica. Negli altri casi indicare espressamente non applicabile.
Generazione e interfaccia
| Dato o funzione | Valore o soluzione | Certificazione o prova | Esito |
|---|---|---|---|
| Potenza e tecnologia di generazione | [kW, TIPO E NUMERO UNITÀ] | [DOCUMENTI] | [OK/N.A.] |
| Dispositivo di interfaccia DDI | [TIPO, SIGLA E POSIZIONE] | [CERTIFICATO/SCHEMA] | [OK/N.A.] |
| Sistema di protezione di interfaccia SPI | [MARCA, MODELLO, FUNZIONI E TARATURE] | [CERTIFICATO/PROVA] | [OK/N.A.] |
| Controllore centrale di impianto CCI | [TIPO, DATI E COMUNICAZIONE] | [CERTIFICATO/PROVA] | [OK/N.A.] |
| Sistema di limitazione dell’immissione | [TIPO, SOGLIA E LOGICA] | [CERTIFICATO/PROVA] | [OK/N.A.] |
| Regolamento di esercizio | [CODICE E DATA] | [SOTTOSCRITTO] | [OK/N.A.] |
Officina elettrica e contatori ADM
| Verifica | Dato da riportare | Stato o riferimento |
|---|---|---|
| Licenza di esercizio dell’officina elettrica | [NUMERO, DATA E UFFICIO ADM] | [VALIDA, IN CORSO O N.A.] |
| Rapporto di sopralluogo allegato alla licenza | [DATA E PROTOCOLLO] | [ALLEGATO O N.A.] |
| Contatori individuati da ADM | [SIGLE, MATRICOLE, COSTANTI E UBICAZIONE] | [COERENTI CON LO SCHEMA] |
| Registro delle letture | [SUPPORTO, RESPONSABILE E PERIODICITÀ] | [ATTIVO, DA ISTITUIRE O N.A.] |
| Dichiarazione dei consumi | [ANNUALE O SEMESTRALE E SOGGETTO INCARICATO] | [SCADENZA O N.A.] |
Se l’impianto è qualificato come officina elettrica, il titolare assicura che il registro riporti le letture dei contatori individuati dall’Agenzia delle Dogane e dei Monopoli nel rapporto di sopralluogo allegato alla licenza di esercizio. Le annotazioni costituiscono la base documentale per la predisposizione della dichiarazione annuale o semestrale dei consumi, secondo il regime applicabile.
Prove, collaudo, documentazione e consegna
Piano delle prove
| Prova o controllo | Metodo o strumento | Criterio di accettazione | Rapporto | Esito |
|---|---|---|---|---|
| Esame a vista e conformità al progetto | [CHECKLIST] | [NESSUNA NON CONFORMITÀ] | [RIF.] | [OK] |
| Resistenza di isolamento MT e BT | [STRUMENTO E TENSIONE] | [LIMITE] | [RIF.] | [OK] |
| Continuità PE ed equipotenziali | [STRUMENTO E METODO] | [LIMITE] | [RIF.] | [OK] |
| Misura dell’impianto di terra | [METODO] | [RISULTATI DELLA SEZIONE TERRA] | [RIF.] | [OK] |
| Rapporti TA/TV e polarità | [METODO] | [DATI DI PROGETTO] | [RIF.] | [OK] |
| Prova SPG e circuito di apertura DG | [CASSETTA PROVA O INIEZIONE] | [TARATURE DEL DISTRIBUTORE] | [RIF.] | [OK] |
| Prova SPI, DDI e CCI, se presenti | [METODO] | [CEI 0-16 E PRESCRIZIONI DISTRIBUTORE] | [RIF.] | [OK/N.A.] |
| Interblocchi e sequenze di manovra | [PROVA FUNZIONALE] | [SCHEMA E PROCEDURA] | [RIF.] | [OK] |
| Sgancio di emergenza, allarmi e telecontrollo | [PROVA FUNZIONALE] | [MATRICE CAUSA-EFFETTO] | [RIF.] | [OK] |
| Termografia o prova a carico | [METODO] | [CRITERIO] | [RIF.] | [OK/N.A.] |
Documenti di consegna
| Documento | Codice e data | Responsabile | Stato |
|---|---|---|---|
| Relazione tecnica e calcoli | [RIF.] | [PROGETTISTA] | [ALLEGATO] |
| Schema unifilare e planimetrie as-built | [RIF.] | [SOGGETTO] | [ALLEGATO] |
| Dichiarazione di conformità D.M. 37/2008 | [RIF.] | [INSTALLATORE] | [ALLEGATO] |
| Verbali prove SPG, SPI e terra | [RIF.] | [SOGGETTO] | [ALLEGATO] |
| Certificati di quadri, trasformatori e cavi | [INDICE] | [FORNITORI] | [ALLEGATO] |
| Manuali, schede tecniche e ricambi | [INDICE] | [FORNITORI] | [ALLEGATO] |
| Regolamento di esercizio e prescrizioni | [RIF.] | [UTENTE/DISTRIBUTORE] | [ALLEGATO/N.A.] |
| Piano di manutenzione e registro cabina | [RIF.] | [UTENTE] | [ALLEGATO] |
| Pratiche D.P.R. 462/2001, VVF e ADM | [RIF.] | [TITOLARE] | [ALLEGATO/N.A.] |
Valutazione conclusiva
[RIPORTARE LA SINTESI DELLE VERIFICHE, LE EVENTUALI PRESCRIZIONI RESIDUE, LE LIMITAZIONI DI ESERCIZIO, LE OPERE DA COMPLETARE E LA CONCLUSIONE DEL PROGETTISTA SULLA CONFORMITÀ DELLA SOLUZIONE PROGETTATA]
Prescrizioni e non conformità aperte
| N. | Prescrizione o non conformità | Responsabile | Scadenza | Chiusura o evidenza |
|---|---|---|---|---|
| 01 | [DESCRIZIONE O NESSUNA] | [SOGGETTO] | [DATA] | [RIFERIMENTO] |
| 02 | [DESCRIZIONE] | [SOGGETTO] | [DATA] | [RIFERIMENTO] |
| 03 | [DESCRIZIONE] | [SOGGETTO] | [DATA] | [RIFERIMENTO] |
Dichiarazione del progettista
Il sottoscritto professionista, sulla base dei dati disponibili, dei documenti richiamati e delle verifiche riportate o allegate, dichiara che il progetto è stato sviluppato secondo i criteri tecnici indicati nella presente relazione. La validità della conclusione è subordinata alla corrispondenza tra dati di rete, condizioni del sito, apparecchiature effettivamente installate e documentazione finale di collaudo.
| Luogo e data | [LUOGO], [GG/MM/AAAA] |
| Progettista | [NOME E COGNOME] |
| Titolo professionale e albo | [TITOLO, PROVINCIA E NUMERO] |
| PEC e contatti | [PEC E TELEFONO] |
| Timbro e firma del progettista |
[TIMBRO E FIRMA] |
| Committente o titolare per presa visione |
[FIRMA] |
Indice minimo degli allegati
| Codice | Elaborato | Rev. | Presente |
|---|---|---|---|
| [E-01] | Schema unifilare generale MT/BT | [00] | ☐ |
| [E-02] | Planimetria cabina, sezioni e percorsi cavi | [00] | ☐ |
| [E-03] | Calcoli di cortocircuito, cavi e protezioni | [00] | ☐ |
| [E-04] | Progetto e misura dell’impianto di terra | [00] | ☐ |
| [E-05] | Curve di coordinamento e tarature | [00] | ☐ |
| [E-06] | Schede tecniche e certificati delle apparecchiature | [00] | ☐ |
| [E-07] | Verbali di prova e collaudo | [00] | ☐ |
| [E-08] | Elaborati VVF, DPA, acustica o altri elaborati specialistici | [00] | ☐ / N.A. |
Fac Simile Relazione Tecnica Cabina MT/BT Word da Scaricare
In questa sezione è presente un modello relazione tecnica cabina MT/BT da scaricare. Il modulo relazione tecnica cabina MT/BT compilabile messo a disposizione è in formato DOC, può quindi essere aperto e compilato utilizzando Word o un altro programma che supporta questo formato.
La compilazione è molto semplice, basta infatti inserire i dati mancanti negli spazi presenti nel documento.
Una volta compilato, il fac simile relazione tecnica cabina MT/BT può essere convertito in PDF o stampato.
